激光二極管的工作原理及注意事項

電子百科|Electronic-encyclopedia|

2023-02-09 11:52:20 636

晶體二極管為一個由p型半導體和n型半導體形成的p-n結，在其界面處兩側形成空間電荷層，并建有自建電場。當不存在外加電壓時，由于p-n結兩邊載流子濃度差引起的擴散電流和自建電場引起的漂移電流相等而處于電平衡狀態。

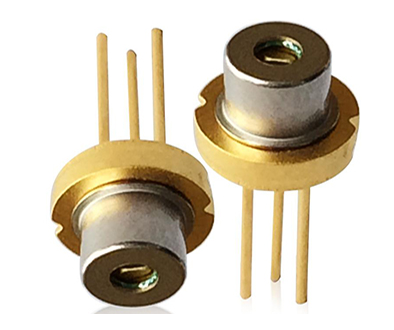

激光二極管

當外界有正向電壓偏置時，外界電場和自建電場的互相抑消作用使載流子的擴散電流增加引起了正向電流。

當外界有反向電壓偏置時，外界電場和自建電場進一步加強，形成在一定反向電壓范圍內與反向偏置電壓值無關的反向飽和電流I0。

當外加的反向電壓高到一定程度時，p-n結空間電荷層中的電場強度達到臨界值產生載流子的倍增過程，產生大量電子空穴對，產生了數值很大的反向擊穿電流，稱為二極管的擊穿現象。

導電特性

二極管最重要的特性就是單方向?qū)щ娦浴Ｔ陔娐分校娏髦荒軓亩O管的正極流入，負極流出。下面通過簡單的

實驗說明二極管的正向特性和反向特性。

1·正向特性

在電子電路中，將二極管的正極接在高電位端，負極接在低電位端，二極管就會導通，這種連接方式，稱為正向偏置。必須說明，當加在二極管兩端的正向電壓很小時，二極管仍然不能導通，流過二極管的正向電流十分微弱。只有當正向電壓達到某一數值（這一數值稱為“門檻電壓”，鍺管約為0.2V，硅管約為0.6V）以后，二極管才能直正導通。導通后二極管兩端的電壓基本上保持不變（鍺管約為0.3V，硅管約為0.7V），稱為二極管的“正向壓降”。

2·反向特性

在電子電路中，二極管的正極接在低電位端，負極接在高電位端，此時二極管中幾乎沒有電流流過，此時二極管處于截止?fàn)顟B(tài)，這種連接方式，稱為反向偏置。二極管處于反向偏置時，仍然會有微弱的反向電流流過二極管，稱為漏電流。當二極管兩端的反向電壓增大到某一數值，反向電流會急劇增大，二極管將失去單方向?qū)щ娞匦裕@種狀態稱為二極管的擊穿。激光二極管的注入電流必須大于臨界電流密度，才能滿足居量反轉條件而發出激光。臨界電流密度與接面溫度有關，并且間接影響效益。高溫操作時，臨界電流提高，效益降低，甚至損壞組件。

使用注意事項

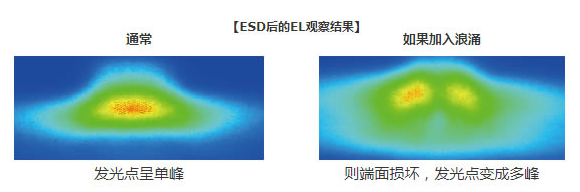

1) 由于與其他的分立式產品相比，ESD水平非常低，因此如果在正向上加入浪涌，則過量發光，導致端面損壞，激光無法振蕩。

ESD：: Electro Static Discharge 的簡稱，意思是靜電放電。

2) 使用時，請不要觸摸作為鏡片發揮作用的端面。
（其他的分立式產品通常可以將端面作為"裁切余量"使用。）

半導體激光器至產品詳細網頁
