整流橋的應用

電子百科|Electronic-encyclopedia|

2023-04-12 06:58:41 634

整流橋可將交流發動機產生的交流電轉變為直流電，以實現向用電設備供電和向蓄電池進行充電。限制蓄電池電流倒轉回發動機，保護交流發動機不被燒壞。

整流橋一般帶有足夠大的電感性負載，因此整流橋不出現電流斷續。如右圖所示，整流橋由控制器的控制角控制, 當控制角為0°～90°時，整流橋處于整流狀態, 輸出電壓的平均值為正;當控制角為90°～180°-γ時 (γ為換弧角) ，整流橋處于逆變狀態，輸出電壓的平均值為負。

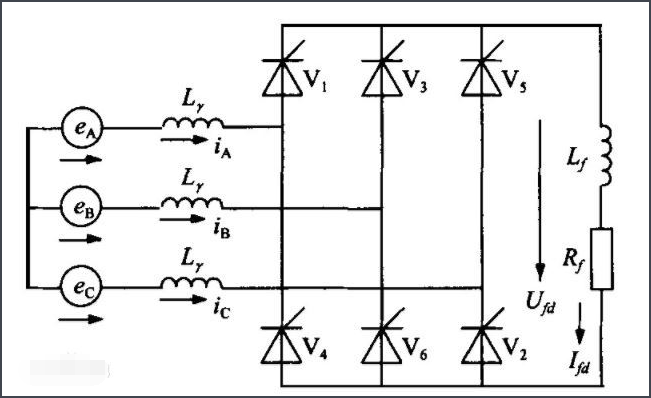

三相全控整流橋

應用：

由于一般整流橋應用時, 常在其負載端接有平波電抗器，故可將其負載視為恒流源。另外根據EMI測量標準，為減小電網阻抗對測量結果的影響，需要在整流橋的電網輸入端接入線性阻抗穩定網絡 (LISN) 。測試所用的LISN的結構如圖1所示，其主要作用是：①減小電網阻抗對測量結果的影響；②隔離來自電網端的干擾。由于LISN的隔離作用，可以把電網端視作一僅有基波電勢和內阻抗的電源。研究對象的等效電路如右下圖所示。

等效電路圖
