二極管常見問題

電子百科|Electronic-encyclopedia|

2022-11-24 15:15:59 568

1、何謂max額定值？
答：半導體器件必然規定了它的*最大額定值，它是「即使瞬時也不允許超過的極限值；而在規定有2項以上規格值時無論哪2項都不允許同時達到的極限值」（JIS7032規定）。如果瞬時超過此*最大額定值，器件就可能會立即退化或損壞；或者此后即使正常工作也容易受損傷而縮短它的壽命。所以，在進行系統設計時哪一項最大額定值都不要超過。

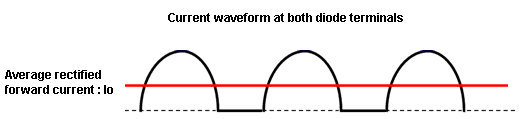

2、何謂平均整流電流 Io ？
答：施加60Hz的交流時，其平均的整流電流值就稱為平均整流電流。平均整流電流記載在各產品的*最大額定值中。

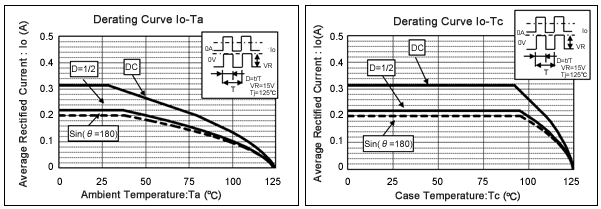

3、大部分二極管規格表上記載有平均整流電流，而在DC情況下電流會達到多少A？
答：各種產品的主頁上都記載有如下圖所示的Io-Ta特性曲線圖、Io-Tc特性曲線圖，可以參考其中給出的數據。但請注意，它會因安裝的電路板、外加電壓波形、環境溫度等條件而異。

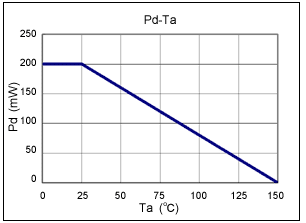

4、流過齊納二極管的容許損耗是多大？
答：齊納二極管各產品的主頁上有如下面所示的圖，圖中有記載。例如，如果所使用的產品是UDZS系列，在環境溫度25℃條件下是200mW，而在87.5℃條件下是100mW。但請注意，容許損耗因安裝的電路板不同而有所不同。

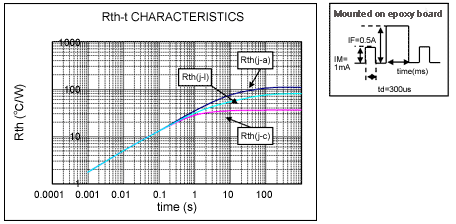

5、何謂熱阻：Rth？
答：是硅元件的PN結（或肖特基結）上產生的熱散發出去的熱阻值。Rth(j-a)代表從結部到環境的熱阻值；Rth(j-c)代表從結部到管殼的熱阻值；Rth(j-l)代表從結部到引腳的熱阻值。在主頁上，各種產品都登載有如下圖所示的特性曲線，可以從其中找到使用時的結溫Tj。但請注意，這個熱阻值會因電路板、焊接點圖形的大小、材質等而異。

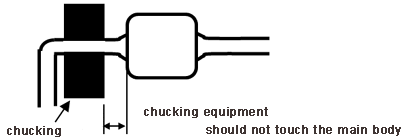

6、彎曲加工引腳時有哪些注意事項？
答：彎曲加工引腳時，請如下圖所示預先夾住引腳在器件主體不受約束的自由狀態下彎曲。但是，要避免將引腳彎曲90度以上，而且不要反復彎曲。

7、二極管也可以采用回流焊安裝嗎？
答：所有表面貼裝產品都可以采用回流焊。安裝條件等具體內容可以查閱各種產品的說明書。而插件產品有雙列直插式封裝條件，可參照執行。

8、二極管也可以用人工焊接嗎？
答：所有產品都可以。但是，焊接的溫度條件因封裝而有所不同，所以請認真閱讀各種產品的說明書。

9、薩科微二極管符合RoHS指令的規定嗎？
答：所有產品均符合RoHS指令的規定。

10、晶體管/二極管產品有MSDS（SDS）嗎？
答：由于晶體管、二極管產品屬于固體，因此MSDS的制作及提供在本產品中不適用。
