10種免費好用的電路設計軟件盤點！有你的“菜”嗎？

其他|other else|

2022-03-17 08:59:39 16

工程軟件和在線資源往往比較昂貴，但是對于專業人員、學生和愛好者來說非常有益。用戶開展項目或者僅進行工程驗證時，這些資源往往是必要的，但是相關成本卻令許多人望而卻步。

本文為工程師和工程研究愛好者們尋找了幾款高質量的免費資源，現在將其概述如下。

來源：羅姆R課堂

PART1. 電路仿真

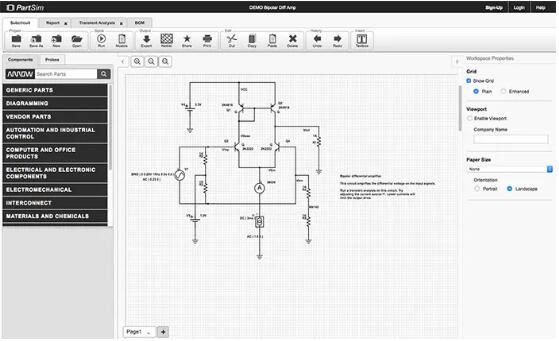

01 PartSim

網址：www.partsim.com

PartSim是一款基于瀏覽器的電路仿真器，用戶可以通過該軟件進行電路實驗。

該仿真器布局簡單，從而確保易用性，同時提供完整的SPICE仿真引擎、基于Web的原理圖捕獲工具和圖形示波器，可以監視電路的模擬/數字信號電平。

該工具還包含Digi-Key BOM（物料清單），允許用戶為設計組件分配零件號，然后找到分銷商。

5d7f39313b1d7f9b229981df2353b755

PartSim

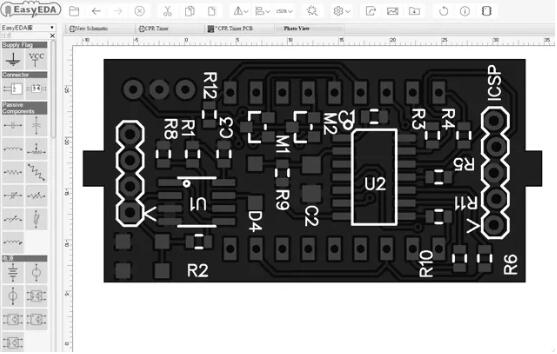

02 EasyEDA

網址：easyeda.com

EasyEDA旨在“通過為電子設計提供*的數據和協作工具，幫助設計人員更快地將創意轉化為制造原型”。EasyEDA提供免費的在線電路仿真、PCB設計和電子電路設計功能。

人們可以訪問大量的原理圖元件庫、PCB封裝和包裝、spice仿真、模型和子電路，從而節省設計時間。還可以邀請他人進行項目協作，并輕松地在團隊中分享設計。標準版免費使用，并提供無限公共項目和2個私人項目。

7ffbd69c1c397f3ded0d18ca7861e647

EasyEDA

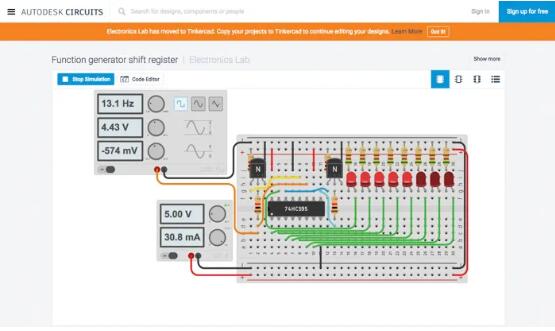

03 Autodesk Circuits

網址：circuits.io/

Autodesk Circuits是用于電子設計和實驗的一組工具。

初學者可以通過Electronics Lab或Circuit Scribe開始簡單的實驗，而經驗豐富的用戶則可以直接跳至PCB設計。

該軟件提供大量的免費入門教程和項目教程，可以通過Electronics Lab學習。

d86e5c4416e78daade0b9a8212e22212

Autodesk

PART2. PCB設計

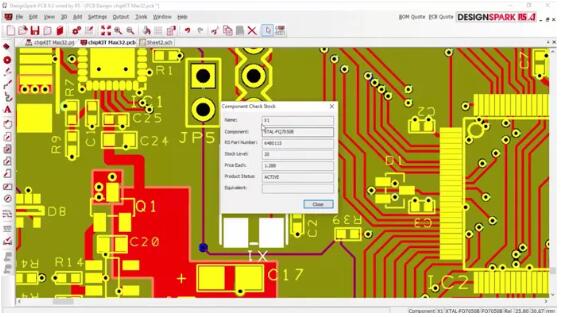

01 DesignSpark PCB

官網：

https://www.rs-online.com/designspark/pcb-software

DesignSpark PCB將自己稱為“*上最易于使用的電子設計軟件，專門用于快速原型設計，并且可以將你的電路想法更快地轉化為可測試的電路板”。

這個軟件對原理圖尺寸沒有限制，所以用戶在創建PCB設計時也沒有限制。用戶也可以導入和導出他們需要的任何格式的文件，并且能夠以所需格式創建BOM（物料清單）。

雖然該工具完全免費，但是要注意重要的一點，即用戶必須在其網站上注冊才能解鎖程序，并且在開始工作之前必須確認所顯示的廣告。

e6b7931d283ac8d6123508d0c991a6d1

DesignSpark

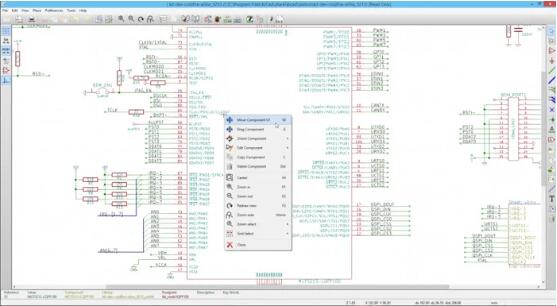

02 KiCad EDA

網址：kicad-pcb.org/

KiCad是一款跨平臺的開源電子設計自動化套件。該套件由三個不同的工具組成：Eeschema（原理圖捕捉）、PcbNEW（PCB布局）和3D Viewer（通過3D方式查看電路板設計）。

其中3D Viewer是一個獨特的工具，可以旋轉和平移你的電路板，從而查看2D圖中無法看到的細節。

ab4c5a3634ad34b2cb025f2572d2f00e

KiCad EDA

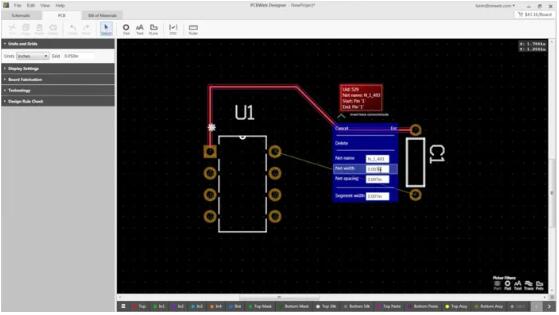

03 PCBWeb

網址：https://www.pcbweb.com

PCBWeb是一種既支持原理圖也支持PCB布局的全功能免費電子設計工具。對于希望簡化硬件設計的電子工程師來說，PCBWeb是設計和制造電子硬件的理想工具。

用戶可以通過PCBWeb的快速、易用的書寫工具來設計多頁原理圖；PCBWeb還支持覆銅和DRC檢查功能，允許用戶布局多層板。該資源還集成了Digi-Key零件目錄和BOM Manager（物料清單管理器）。

24124c2facd91d80fc1de22b9ff01c9f

PCBWeb

PART3. CAD建模

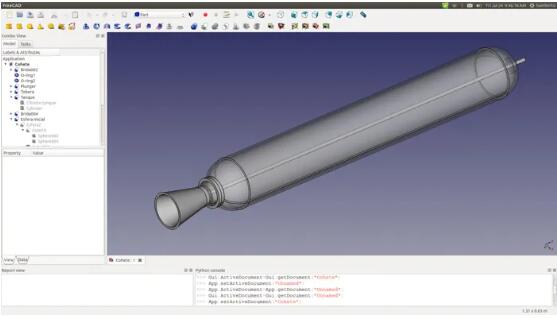

01 FreeCAD

網址：freecadweb.org/

FreeCAD是一款多平臺開源參數化3D建模工具，旨在幫助用戶將設計項目變為現實。這是一款通用多功能工具，適合不同級別的用戶。想要涉及3D打印的初學者、教育工作者或經驗豐富的CAD用戶都可以使用FreeCAD。

程序員還可以利用Python“擴展FreeCAD的功能、用腳本實現自動化、構建自己的模塊，甚至將FreeCAD嵌入到自己的應用程序中?！?

98a7050c33410d4c9e7c023e7ca3a608

FreeCAD

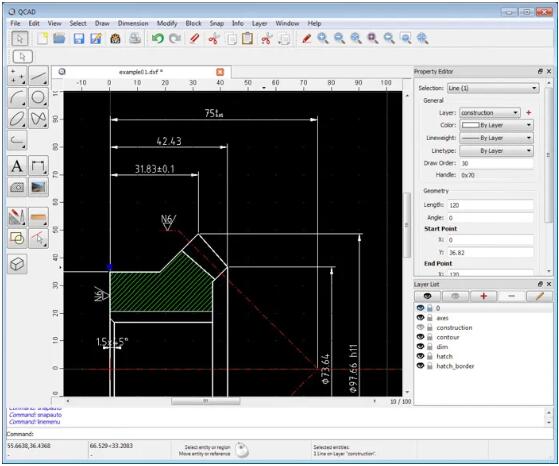

02 QCAD

網址：qcad.org/en/

QCAD是一款免費的開源2D CAD應用程序。QCAD能夠讓用戶創建各種各樣的技術圖紙，比如建筑平面圖、內飾圖、機械零件圖、原理圖和圖表。

該程序的功能列舉如下：圖層、塊（分組）、35種CAD字體、40多種施工工具、20多種修改工具等等。許多用戶都非常喜歡QCAD易于使用的界面和多功能性，給出了很高的評價。

79cd8423d5aad818bb749cdb39fb109d

QCAD

03 ImplicitCAD

官網：implicitcad.org/

ImplicitCAD網站表示：“ImplicitCAD項目致力于利用數學和計算機科學的力量來解決3D打印革命中的愚蠢設計問題”。ImplicitCAD是一款開源程序化CAD工具。這意味著ImplicitCAD使用了一種可以編譯成3D對象的編程語言。

程序化CAD的優點包括：對象的可重用性和抽象性；重復性任務的自動化；參數化設計以及軟件開發（比如版本控制）的常用工具。

002f6a95d346d24ae62c0e744e33d082

ImplicitCAD

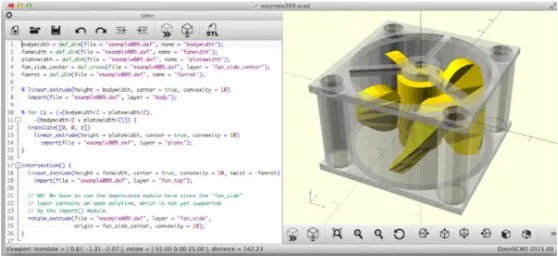

04 OpenSCAD

官網：openscad.org

OpenSCAD是一款可以創建實體三維CAD模型的免費軟件。它允許設計人員創建精確的3D模型和參數化設計，并且可以通過更改參數進行輕松調整。這些文檔都是ASCII純文本腳本。因此，OpenSCAD更像是面向程序員的實體建模工具，通常被認為是設計開源硬件的入門級CAD工具，比如科研和教育科學工具。

63373c73ccc3d198c31835ed86757d7d

OpenSCAD
