【每日一品】CZT5551硅晶體管：高壓放大器應用的理想選擇

其他|other else|

2023-07-19 21:00:25 936

在薩科微（www.slkoric.com）總經理宋仕強先生的強力帶領下，薩科微從一家電子元器件功率器件IP設計公司已發展成為集設計研發、生產制造、銷售服務一體化的高新科技企業。目前國產功率半導體已在眾多領域應用，特別是低端產品，如薩科微的TVS二極管ESD二極管、三極管晶閘管、非車規低壓MOSFET、可控硅、橋堆等產品，已初現規模化效應，“國產替代”率相對較高等特點,市場份額還在不斷提高。今天介紹的是薩科微slkor三極管CZT5551。

薩科微slkor三極管介紹與應用

三極管的外形特征：一般三極管只有三根引腳，每根引腳之間不能相互代替。這三根引腳可以按等腰三角形分布，也可以一字形排列。各引腳的分布規律在不同封裝類型的三極管中不同。三極管的體積有大有小，一般功率放大管的體積較大，且功率愈大其體積愈大，體積大的三極管約有手指般大小，體積小的三極管只有半個黃豆大小。一些金屬封裝功率放大管只有兩根引腳，它的外殼作為第三根引腳集電極。有的金屬封裝高頻放大管是四根引腳，第四根引腳接外殼，這一引腳不參與三極管內部工作。如果是對管，外殼內部有兩只獨立的三極管，有6根引腳。有些三極管外殼上需要附加裝散熱片，這主要是功率放大管。

薩科微slkor三極管CZT5551產品圖

CZT5551型是一種NPN硅晶體管，采用外延平面工藝制造，并通過環氧樹脂封裝在表面安裝中。這款晶體管專為高壓放大器應用而設計，具備*的性能和可靠性。它廣泛應用于各種需要抗擊穿電壓的通用應用場景，例如電話等。

CZT5551具有以下參數：

·晶體管類型：NPN

·集射極擊穿電壓(Vceo)：160V

·集電極電流(Ic)：600mA

·功率(Pd)：1.5W

·集電極截止電流(Icbo)：50nA

·集電極-發射極飽和電壓(VCE(sat)@Ic,Ib)：200mV@50mA,5mA

·特征頻率(fT)：100MHz

·工作溫度：-55℃~+150℃@(Tj)

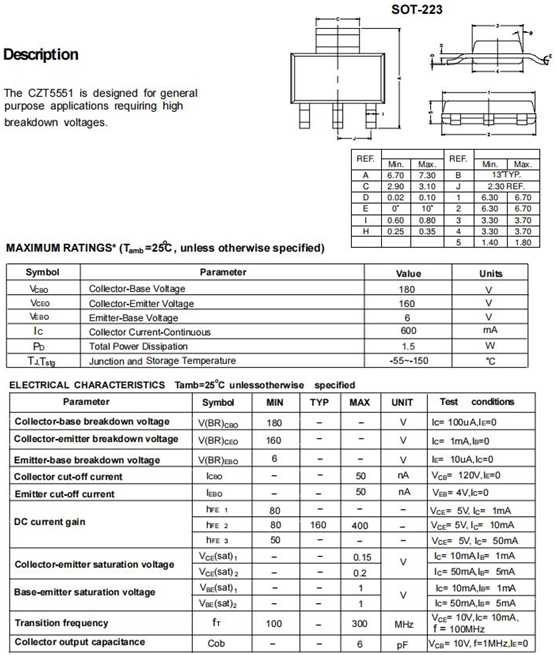

薩科微slkor三極管CZT5551參數

CZT5551的高擊穿電壓使其成為高壓放大器應用的理想選擇。它可以在160V的電壓下正常工作，保證了電路的穩定性和可靠性。同時，它的集電極電流(Ic)高達600mA，功率(Pd)為1.5W，能夠滿足大部分高壓應用的需求。在開關和放大功能方面，CZT5551表現*。它的集電極截止電流(Icbo)僅為50nA，這意味著即使在關閉狀態下也有非常低的漏電流，有助于節省功耗和提高電路效率。此外，它的集電極-發射極飽和電壓(VCE(sat)@Ic,Ib)為200mV@50mA,5mA，保證了在開啟狀態下具有較低的電壓降，從而減少能量損耗。

特征頻率(fT)是衡量晶體管高頻性能的重要指標之一。CZT5551的特征頻率為100MHz，表明它在高頻應用中具備*的表現，能夠滿足大部分通信設備和電子產品對高頻響應的要求。此外，CZT5551的工作溫度范圍為-55℃~+150℃@(Tj)，在極端環境下依然能夠可靠工作，適應各種應用場景的需求。

綜上所述，CZT5551型NPN硅晶體管是一款針對高壓放大器應用設計的優秀產品。它具備高擊穿電壓、高集電極電流和低截止電流等特點，適用于高電壓開關和放大功能的應用。無論是在電話通信領域還是其他高電壓應用中，它都是一個可靠的選擇。隨著科技的不斷發展，CZT5551有望在更多的領域發揮出其優勢，為半導體元器件行業帶來更多可能性。

關于薩科微slkor

深圳市薩科微半導體有限公司，技術骨干來自清華大學和韓國延世大學，以新材料新工藝新產品引領公司發展，掌握國際*的第三代半導體碳化硅功率器件技術。薩科微產品包括二極管三極管、功率器件、電源管理芯片等集成電路三大系列。在金航標kinghelm（www.kinghelm.net）薩科微總經理宋仕強先生的強力帶領下，薩科微從一家電子元器件功率器件IP設計公司已發展成為集設計研發、生產制造、銷售服務一體化的高新科技企業,“SLKOR”品牌在半導體行業聲譽日隆。薩科微官網m.73156.net.cn在展示薩科微產品、宣傳“SLKOR”品牌的同時，也開展行業的技術交流、思想碰撞、信息互換、資料查詢等，逐漸成為半導體行業內協同發展最重要的平臺之一，為了服務好華強北的客戶，薩科微最近還在華強北開設了第二家”slkor”品牌的直營店！

CZT5551至產品詳細網頁
