穩壓二極管1SMA4749A的特點與應用

其他|other else|

2024-06-14 22:45:44 780

一、薩科微slkor穩壓二極管1SMA4749A的特點

穩定的電壓輸出：1SMA4749A穩壓二極管具有*的穩壓性能，其標稱穩壓值為24V，穩壓范圍在22.8V至26V之間，精度高達±5%。這種高精度的穩壓特性確保了在各種工作環境下，電路都能獲得穩定的電壓輸出。

薩科微Slkor穩壓二極管1SMA4749A產品圖

高效的功率輸出：該穩壓二極管擁有1W的功率輸出，足以應對各種高功率需求的應用場景。無論是在需要大電流供電的設備中，還是在高負載工作狀態下，它都能提供穩定且高效的電壓輸出。

低反向電流：在反向電壓作用下，1SMA4749A的反向電流僅為5μA@18.2V。這一極低的反向電流值降低了電路的功耗和熱量產生，提高了電路的穩定性和可靠性。

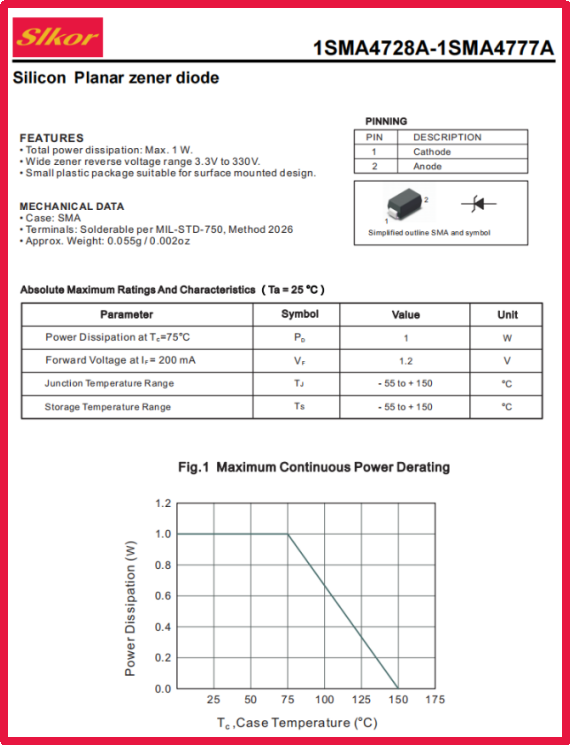

薩科微Slkor穩壓二極管1SMA4749A規格書

合理的阻抗設計：其阻抗值為25Ω，這一設計有助于降低電路中的功耗和熱量，進一步增強了電路的穩定性和可靠性。

寬溫工作范圍：雖然這一點在原始數據中未提及，但通常穩壓二極管都具有較寬的工作溫度范圍，1SMA4749A也不例外。這使得它能在各種環境下穩定工作，滿足各種應用需求。

薩科微Slkor穩壓二極管1SMA4749A相關參數

二、薩科微slkor穩壓二極管1SMA4749A的應用

家用電器：在電視機、洗衣機、冰箱等家用電器中，1SMA4749A穩壓二極管能確保電源的穩定供應，保護內部電路不受電壓波動的影響。

通信設備：在通信設備中，穩定的電壓輸出對于信號傳輸和數據處理至關重要。1SMA4749A穩壓二極管能提供穩定的電壓環境，確保通信設備的正常運行。

汽車電子系統：在汽車電子系統中，各種傳感器、控制器和執行器都需要穩定的電壓供應。1SMA4749A穩壓二極管能滿足這一需求，確保汽車電子系統的穩定性和可靠性。

工業控制系統：在工業控制系統中，電壓的穩定性對于系統的正常運行至關重要。1SMA4749A穩壓二極管能確保系統在各種工況下都能獲得穩定的電壓輸出，保證系統的穩定運行。

電源設計：在電源設計中，1SMA4749A穩壓二極管可用于電源電路的穩壓環節，確保輸出電壓的穩定性和可靠性。

三、穩壓二極管的外接電源測試方法

穩壓二極管的外接電源測試方法主要包括以下幾個步驟：

準備工作：

選擇一臺合適的可調穩壓電源作為測試電源，其電壓輸出范圍應涵蓋穩壓二極管的穩壓值范圍[1][2][3][4]。

準備一個適當?shù)南蘖麟娮瑁ǔＪ褂?.5KΩ的電阻器[1][3][4]。

準備一塊數字萬用表，用于測量電壓值[1][2][3][4]。

連接電路：

將穩壓二極管的正極與可調穩壓電源的負極相連接，同時確保限流電阻串聯在電源正極和穩壓二極管負極之間[1][3][4]。

將數字萬用表的正表筆連接到穩壓二極管的正極，負表筆連接到穩壓二極管的負極[1]。

測試過程：

將可調穩壓電源的輸出電壓逐漸增加，直至達到預期的穩壓值范圍[1][2][3][4]。

讀取數字萬用表上的電壓值，這個讀數即為穩壓二極管的穩壓值[1][2][3][4]。

如果需要更準確的測量結果，可以多次測量并取平均值[2][3][4]。

注意事項：

如果穩壓二極管的穩壓值高于15V，應相應地將可調穩壓電源的輸出電壓調至20V以上[1][3][4]。

在測試過程中，應確保測試電源的輸出電壓不超過穩壓二極管的額定電壓，以避免損壞器件[2]。

如果發現穩壓二極管的穩定電壓值忽高忽低，則說明該二極管的性能不穩定[3][4]。

薩科微穩壓二極管（齊納二極管）
