金剛石在GaN功率放大器熱設計中有哪些應用

其他|other else|

2022-09-14 12:37:14 14

摘要：隨著 GaN 功率放大器向小型化、大功率發展，其熱耗不斷增加，散熱問題已成為制約功率器件性能提升的重要因素。金剛石熱導率高達２０００Ｗ／（ｍ·Ｋ），是一種*競爭力的新型散熱材料，可用作大功率器件的封裝載片。采用不同載片材料對一款熱耗為５３Ｗ的 GaN 功率放大器進行封裝。分別采用有限元仿真及紅外熱成像儀對放大器的芯片結溫進行仿真和測試，結果顯示，采用金剛石載片封裝的放大器的結溫比采用鉬銅（ＭｏＣｕ３０）載片封裝的放大器的結溫降低了３０.０１ ℃ ，約１８. ６９％。同其他常用載片材料進行進一步對比得出，在相同工作條件下，采用金剛石載片封裝的放大器結溫最低，并且隨著熱耗增加，金剛石的散熱能力更為突出。在芯片安全工作溫度１７５ ℃以下，金剛石能滿足 GaN 功率放大器１００Ｗ熱耗的散熱需求。

關鍵詞：GaN 功率放大器；金剛石材料；有限元仿真；芯片結溫；散熱能力

０引言

GaN 作為第三代半導體材料，具有更高的自發極化系數及更大的壓電系數，能承受更高的功率密度，適用于高頻、高溫大功率電子器件。但隨著功率器件向小型化和大功率發展，芯片有源區的熱積累效應使 GaN 器件的大功率性能優勢遠未得到充分發揮。當器件溫度上升時，器件特性如漏源電流、增益、輸出功率和壽命等會出現退化，甚至失效。研究表明，結溫每升高１０～１２ ℃ ，器件的壽命及可靠性會降低５０％，散熱問題已經成為限制 GaN 功率器件發展的主要瓶頸之一，為解決此問題，提出了多種降低器件溫度的散熱方式，其中新型電子封裝材料的研究開發成為解決 GaN功率器件散熱問題的技術關鍵。

金剛石的熱導率高達 ２０００Ｗ／（ｍ·Ｋ），是自然界中熱導率僅次于石墨烯的材料，因此金剛石逐漸成為 GaN 器件封裝材料的*。近年來金剛石作為 GaN 器件的熱沉材料和襯底材料，其技術和應用均取得較大進展。２００５年，Ｗ.Ｋｏｈ等人指出傳統材料的熱導率已無法滿足高功率密度芯片的散熱需求，新型高熱導率材料的開發和應用成為技術關 鍵。２０１２年，Ｍ. Ｊ. Ｔａｄｊｅｒ等人提出在GaN 基ＨＥＭＴ器件上添加金剛石作為襯底材料，實驗結果表明添加金剛石后有效降低了器件溝道溫度，提高了器件飽和漏源電流。２０２０年，孫芮等人使用金剛石作為高功率半導體激光器的過渡熱沉，并測試了激光器的輸出特性，測試結果為金剛石作為熱沉用于封裝高功率器件提供了參考。但目前金剛石作為散熱材料大多處于實驗研究階段，本文基于實際工程應用，解決了金剛石表面不易被焊料浸潤的問題，并對金剛石與其他材料的散熱性能進行了對比，結果表明，金剛石作為封裝材料具有優異的散熱性能。

１功率放大器的封裝結構及材料

本文研究對象是Ｋｕ波段ＧａＮ功率合成放大器，該放大器用于衛星通信發射單元的末級功率輸出，熱耗較大。在連續波工作條件下，熱耗為５３Ｗ。放大器的封裝結構模型如圖１所示，模型主要包括兩個 GaN 功率芯片、Ａｕ８０Ｓｎ２０焊接層、載片、印制電路板（ＰＣＢ）、Ｉｎ８０Ｐｂ１５Ａｇ５焊接層和盒體。

圖１放大器封裝結構模型

為了降低芯片的工作結溫，基本理念是提高芯片有源區近端封裝體的熱導率，通過熱傳導的方式將熱量迅速傳輸出去，避免熱累積效應引起的局部溫度升高。圖２為傳熱模型示意圖，可以看出，距離芯片最近的封裝結構為載片，因此對超高熱導率的載片材料的研制具有重要意義。

圖２傳熱模型示意圖

GaN 功率器件常用的載片材料有鎢銅（ＷＣｕ１５）、鉬銅（ＭｏＣｕ３０）、無氧銅（ＴＵ１）、銅－鉬銅－銅多層復合材料（Ｃｕ?ＭｏＣｕ?Ｃｕ，ＣＰＣ）等，傳統材料的熱導率均較低，GaN 功率放大器最常用的載片材料為鉬銅合金（ＭｏＣｕ３０），其熱導率為１８５Ｗ／（ｍ·Ｋ）。

本實驗采用高熱導率的金剛石作為載片，金剛石載片由中國電子科技集團公司第十三研究所專用集成電路重點實驗室提供，厚度為０.３ｍｍ，熱導率為２０００Ｗ／（ｍ·Ｋ），表面粗糙度在２ｎｍ以內，達到國內*水平，金剛石載片照片如圖３所示。由于金剛石本身是絕緣材料，利用通孔電鍍方式實現導通接地，同時解決了金剛石表面可焊性鍍層的制備問題，金剛石載片與Ａｕ８０Ｓｎ２０焊料潤濕性*，空洞率控制在５％以內。

圖３金剛石載片照片

２有限元仿真

２.１熱仿真模型及邊界條件

在圖１所示的封裝結構中， GaN 功率芯片襯底為ＳｉＣ材料，芯片尺寸為５.０ｍｍ × ６.６５ｍｍ ×０. ０８ｍｍ，有源區面積為４.２８ｍｍ^２，芯片與載片通過Ａｕ８０Ｓｎ２０焊料連接；載片尺寸為５. ０ｍｍ ×１０.６ｍｍ×０.３ｍｍ，載片與盒體通過Ｉｎ８０Ｐｂ１５Ａｇ５焊料連接。仿真模型中焊料層與實測器件保持一致，厚度為０.０５ｍｍ，界面接觸系數按照５％空洞率設置。計算模型采用六面體進行網格劃分，網格總數約為３０萬。模型中各部分材料參數如表１所示。

表１模型各部分材料參數

對特定產品進行有限元熱仿真時，應根據相對應的使用條件選擇合適的仿真方法。根據 ＧＪＢ５４８Ｂ標準 １０１２熱性能測試方法進行芯片結溫仿真。如圖 3 所示，功率放大器安裝于溫度可控的測試架上，測試架溫度保持在７０ ℃ 。仿真按照恒溫邊界條件模擬散熱器的冷卻效果，其余外表面與空氣進行自然對流，總熱耗為５３Ｗ，分布于芯片的有源區，按照此設置進行連續波條件下的穩態熱仿真分析。

２.２仿真結果

通過熱仿真得到兩種載片材料封裝的功率放大器溫度場分布，如圖４所示。由圖可以看出，采用ＭｏＣｕ３０載片的芯片結溫為１５９.１７ ℃ ，采用金石載片的芯片結溫為１２６. ９１ ℃ ，金剛石載片較ＭｏＣｕ３０載片封裝的放大器結溫下降了３２.２６ ℃ 。

圖４采用不同載片的放大器的溫度場分布仿真結果

３測試驗證

３.１紅外測試結果

為提高測量精度，利用同一臺紅外熱成像儀對功率放大器結溫直接進行測試，以減小測試誤差。測試過程使用與有限元仿真中相同的工作條件，圖５為分別采用ＭｏＣｕ３０載片和金剛石載片的兩種放大器的表面溫度分布熱成像。由圖可見，ＭｏＣｕ３０和金剛石載片封裝器件的芯片結溫分別為１６０.６０ ℃和１３０.５９ ℃ ，采用金剛石載片的芯片結溫較ＭｏＣｕ３０載片的降低了３０.０１ ℃ ，約１８.６９％，與仿真結果趨勢一致。

圖５采用不同載片的放大器的熱成像

３.２仿真與測試結果對比

由于實際測試時，散熱器通過導熱硅脂與盒體相連，不可能達到理想恒溫條件，因此仿真散熱效果要優于實際測試結果。將實測數據與仿真數據進行對比，可知仿真值與實測值誤差在３％之內，如表２所示。實測和仿真結果的一致性驗證了采用金剛石載片的器件結溫更低，散熱能力更好。

表３不同載片材料封裝的芯片結溫

４金剛石與其他材料的散熱性能對比

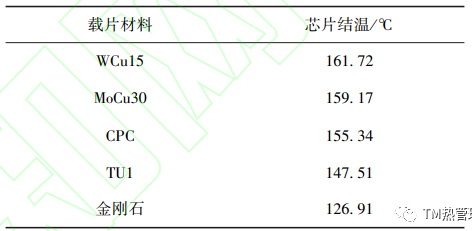

在實際生產之前進行熱仿真，能預先模擬出芯片的結溫分布，對封裝放大器進行溫度評估預測。按照２.１節邊界條件設置，對芯片熱耗為５３Ｗ的功率放大器進行熱仿真。分別采用５種載片材料（ＷＣｕ１５、ＭｏＣｕ３０、ＣＰＣ、ＴＵ１和金剛石）進行熱仿真，芯片結溫的仿真結果如表３所示。從表中可看出相同熱耗下５種載片材料的芯片結溫對比情況。除金剛石以外，采用其他４種載片材料的芯片結溫相近。其中，ＭｏＣｕ３０和ＷＣｕ１５的熱導率相近，結溫幾乎沒有差別，但ＷＣｕ１５密度高，Ｘ射線不能穿透，燒結后無法進行空洞率檢測，因此ＭｏＣｕ３０是更好的選擇；ＣＰＣ載片與ＭｏＣｕ３０載片相對應的芯片結溫相差不大，但ＣＰＣ加工工藝復雜、成本高；ＴＵ１載片對應的芯片結溫比ＭｏＣｕ３０載片降低了約１２ ℃ ，但是ＴＵ１材質較軟，易產生大形變，且與芯片的熱膨脹系數相差較大；高熱導率的金剛石載片相比ＭｏＣｕ３０載片，芯片結溫下降幅度超過３０ ℃ ，散熱能力遠遠*于其他所有材料。

為進一步驗證金剛石載片的散熱效果，對芯片熱耗為２０～１２０Ｗ的功率放大器進行熱仿真，得到不同載片材料相對應的芯片結溫與熱耗的關系，如圖６所示。從圖中可直觀看出，在 GaN 芯片的最高工作溫度１７５ ℃ 以下，ＷＣｕ１５、ＭＣｕ３０材料僅能滿足６０Ｗ左右熱耗的散熱，ＣＰＣ材料能滿足６５Ｗ熱耗的散熱，ＴＵ１材料能滿足７０Ｗ熱耗的散熱，而金剛石可滿足將近１００Ｗ熱耗的散熱需求。而且隨功率放大器熱耗的增加，金剛石與其他材料的結溫差距越來越大，散熱效果越來越顯著。因此針對大功率器件，金剛石的散熱優勢尤為突出。

圖６采用不同載片材料的芯片結溫隨熱耗的變化曲線

５結論

金剛石作為新一代電子封裝材料，受到廣泛重視，是最有潛力的封裝材料之一。本文通過有限元仿真與紅外測試相結合的方法，分析了采用常規載片材料ＭｏＣｕ３０與新型載片材料金剛石載片封裝的功率放大器結溫。結果顯示，金剛石載片封裝的放大器結溫降低了３0.０１ ℃ ，約１８.６９％。進一步利用有限元仿真對金剛石與其他４種材料在不同熱耗條件下的散熱效果進行了對比，結果表明金剛石散熱效果最好，可滿足近１００Ｗ熱耗的散熱需求。基于降額考慮，這對延長芯片使用壽命，提高功率器件熱可靠性具有重要意義。本文的研究成果為金剛石在大功率器件中的廣泛應用提供了參考。
