1.1 名稱：薩科微MC34063S升降壓反相應用方案

1.2 應用：負壓電源供電器，機頂盒，電池充電器，液晶電視，交換機，網卡

2.芯片采用SOP-8封裝。

2.1 產品特點

MC34063S是一款單片穩壓器子系統，旨在用作直流到直流轉換器。該器件包含一個溫度補償帶隙基準源、一個占空比控制振蕩器、驅動器和大電流輸出開關。它可用于降壓、升壓或反相開關穩壓器，也可用于串聯線性穩壓器。

2.2 工作電壓3-36V

3.1 短路保護

3.2 無需外部晶體管時輸出開關電流可達1.2A

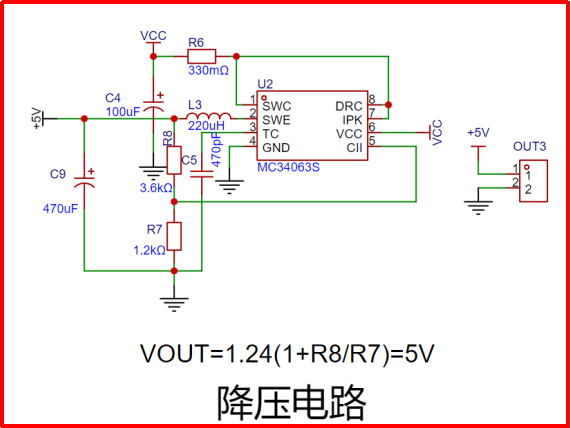

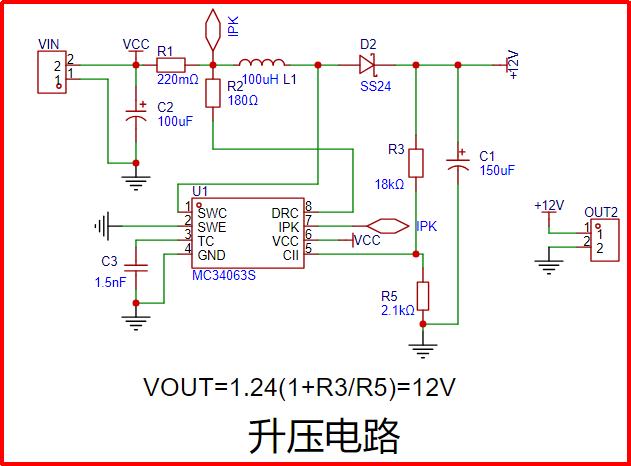

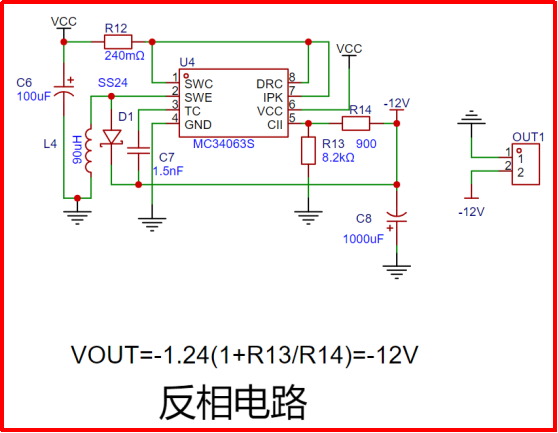

4.薩科微MC34063S升降壓反相轉換應用電路

0f7caa69-9f07-4e77-af16-083bbfcf5019

9f0577f0-0757-4d7c-9d2a-64a635aced19

10da6c3c-f5f8-4dc3-9192-8d0b3e0e3868

5.應用原理

薩科微MC34063S直流轉換器可以實現升壓，降壓和反相，內部集成了比較器，用戶可以參考規格書搭建外部電路即可實現相應功能。

5.1薩科微MC34063S可實現反相，用戶在負壓供電場景可以使用MC34063S，比如運放的負壓供電場景，MC34063S可以設計+ -5V的電源來供電。其內部包含基準源VREF典型值為1.24V。

5.2 薩科微MC34063S工作頻率100-100KHZ ,短路保護電流限制，低待機電流的特點，應用非常廣泛，在工業領域經常用到負壓來給運放供電驅動MOS管，MC34063S特別在小電流領域還是非常不錯的產品

5.3 DEMO板中的續流二極管采用薩科微SS24，其低壓降大電流的特點也是應用很廣泛的一款肖特基二極管

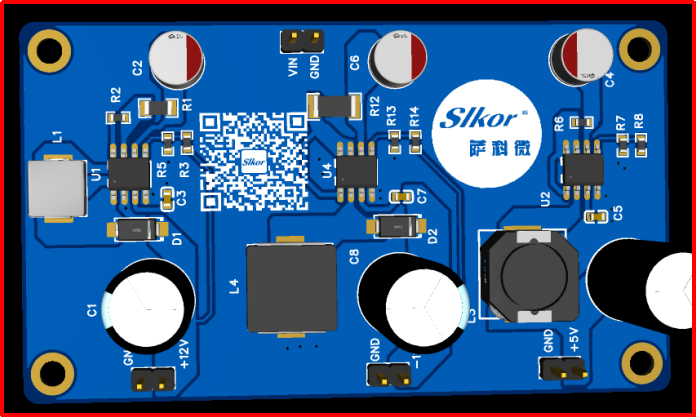

5.4薩科微MC34063S升降壓反相轉換應用電路DEMO板如下圖

f471281a-bdb4-44a7-869c-a08d9b886cfc

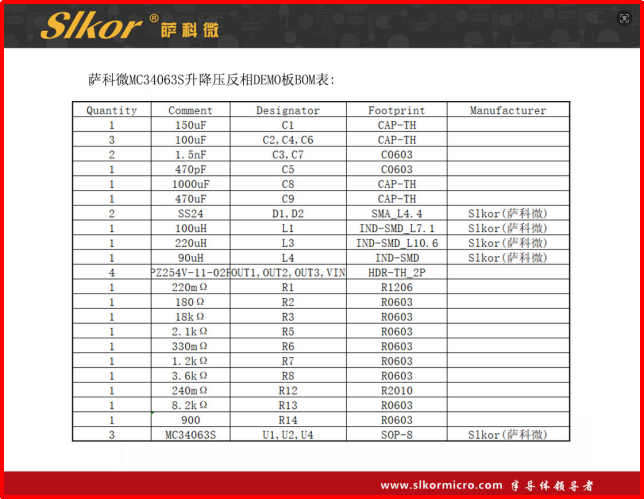

6.薩科微MC34063S升降壓反相DEMO板BOM表信息如下:

69df4510-479f-420a-8121-b0a49783a51f
