對穩壓二極管如何進行識別判斷？

電子百科|Electronic-encyclopedia|

2023-04-10 07:09:10 670

穩壓二極管根據擊穿電壓來分檔，也正是它的這種特性，穩壓管主要被作為穩壓器或電壓基準元件使用。然而穩壓二極管也是有所區分的，對穩壓二極管如何進行識別判斷？

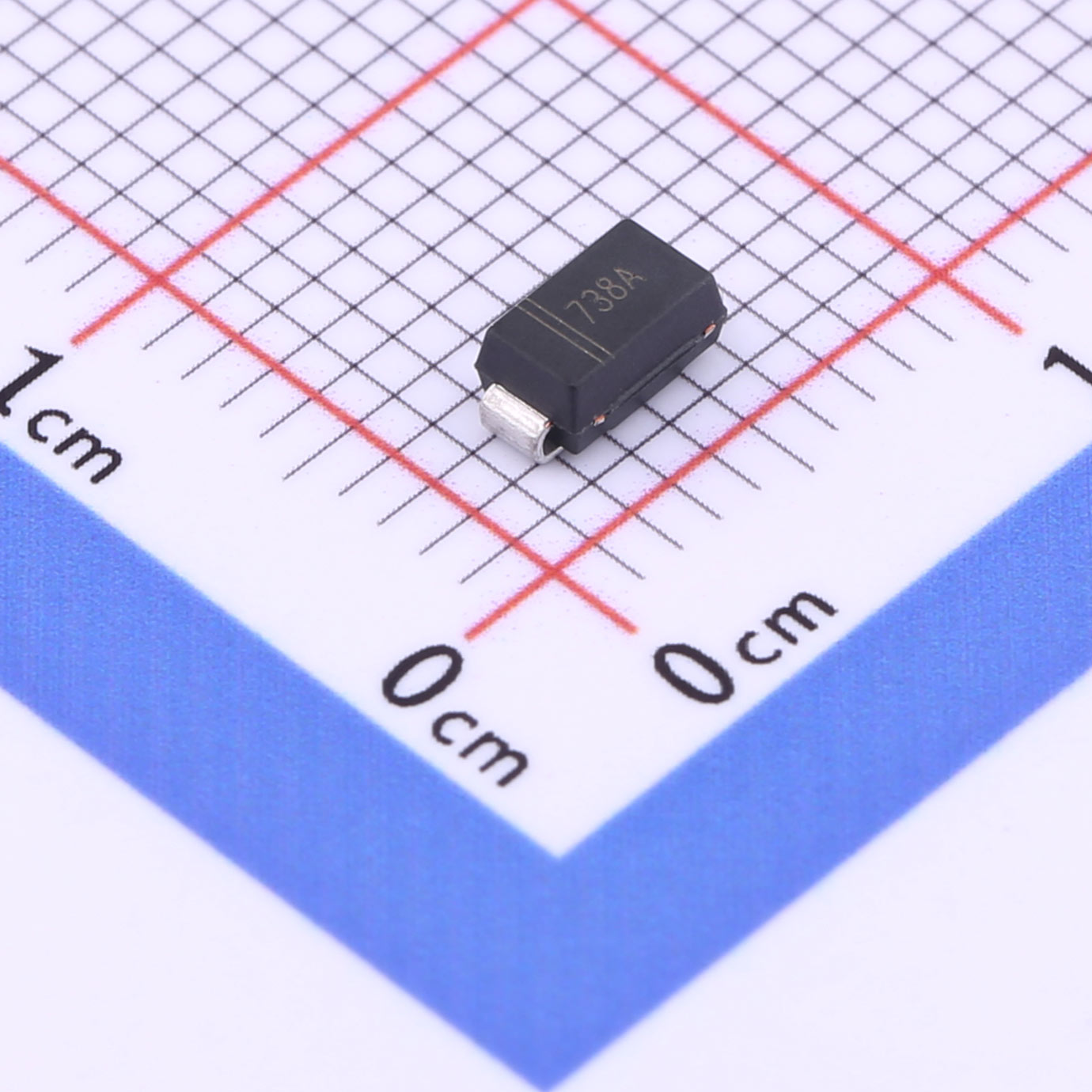

薩科微Slkor穩壓二極管1SMA4738A

正負極識別

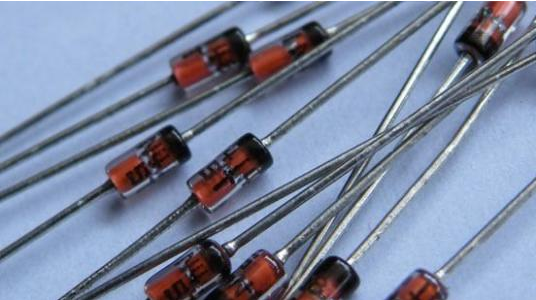

從外形上看，金屬封裝穩壓二極管管體的正極一端為平面形，負極一端為半圓面形。塑封穩壓二極管管體上印有彩色標記的一端為負極，另一端為正極。對標志不清楚的穩壓二極管，也可以用萬用表判別其極性，測量的方法與普通二極管相同，即用萬用表R×1k檔，將兩表筆分別接穩壓二極管的兩個電極，測出一個結果后，再對調兩表筆進行測量。在兩次測量結果中，阻值較小那一次，黑表筆接的是穩壓二極管的正極，紅表筆接的是穩壓二極管的負極。這里指的是指針式萬用表。數字萬用表由于測量電阻檔所用電池與紅黑表筆連接極性問題，測量二極管正負極結果與使用指針萬用表結果相反，即測量結果較小那一次，黑筆接的是穩壓二極管的負極，紅表筆接的是穩壓二極管的正極。

色環穩壓二極管識別

色環穩壓二極管國內產品很少見，大多數來自國外，尤其以日本的產品居多。一般色環穩壓二極管都標有型號及參數，詳細資料可在元件手冊上查到。而色環穩壓二極管體積小、功率小、穩壓值大多在10V以內，極易擊穿損壞。色環穩壓二極管的外觀與色環電阻十分相似，因而很容易弄錯。色環穩壓二極管上的色環代表兩個含義：一是代表數字，二是代表小數點位數（通常色環穩壓二極管都是取一位小數，用棕色表示。也可理解為倍率即：×10（的－1次方），具體顏色對應的數字同色環電阻。

由于小功率穩壓二極管體積小，在管子上標注型號較困難，所以一些國外產品采用色環來表示它的標稱穩定電壓值。如同色環電阻一樣，環的顏色有棕、紅、橙、黃、綠、藍、紫、灰、白、黑，它們分別用來表示數值1、2、3、4、5、6、7、8、9、0。

有的穩壓二極管上僅有2道色環，而有的卻有3道。最靠近負極的為第1環，后面依次為第2環和第3環。

僅有2道色環的。標稱穩定電壓為兩位數，即“×× V”（幾十幾伏）。第1環表示電壓十位上的數值，第2環表示個位上的數值。如：第1、2環顏色依次為紅、黃，則為24V。

有3道色環，且第2、3兩道色環顏色相同的。標稱穩定電壓為一位整數且帶有一位小數，即“×.× V”（幾點幾伏）。第1環表示電壓個位上的數值。第2、3兩道色環（顏色相同）共同表示十分位（小數點后*位）的數值。如：第1、2、3環顏色依次為灰、紅、紅，則為8.2V。

有3道色環，且第2、3兩道色環顏色不同的。標稱穩定電壓為兩位整數并帶有一位小數，即“××.× V”（幾十幾點幾伏）。第1環表示電壓十位上的數值。第2環表示個位上的數值。第3環表示十分位（小數點后*位）的數值。不過這種情況較少見，如：棕、黑、黃（10.4V）和棕、黑、灰（10.8V）常用穩壓二極管的型號對照表（注：后面的二極管型號是以1開頭的，如1N4728,1N4729等）

與普通整流二極管的區分

首先利用萬用表R×1K擋，按把被測管的正、負電極判斷出來。然后將萬用表撥至R×10K擋上，黑表筆接被測管的負極，紅表筆接被測管的正極，若此時測得的反向電阻值比用R×1K擋測量的反向電阻小很多，說明被測管為穩壓管；反之，如果測得的反向電阻值仍很大，說明該管為整流二極管或檢波二極管。這種識別方法的道理是，萬用表R×1K擋內部使用的電池電壓為1.5V，一般不會將被測管反向擊穿，使測得的電阻值比較大。而R×10K擋測量時，萬用表內部電池的電壓一般都在9V以上，當被測管為穩壓管，且穩壓值低于電池電壓值時，即被反向擊穿，使測得的電阻值大為減小。但如果被測管是一般整流或檢波二極管時，則無論用R×1K擋測量還是用R×10K擋測量，所得阻值將不會相差很懸殊。注意，當被測穩壓二極管的穩壓值高于萬用表R×10K擋的電壓值時，用這種方法是無法進行區分鑒別的。

穩壓(齊納)二極管至產品詳細網頁
