拆解報告：ANKER安克65W氮化鎵4口桌面PD快充充電器

其他|other else|

2022-03-17 07:42:55 16

ANKER在近期推出了一款名為PowerPort Atom 3 Slim 4口桌面充電器產品，具備4個USB輸出接口，可以同時輸出為4臺設備充電，能夠解決插線板插孔不夠、桌面凌亂等問題。同時，充電器內部還運用了當今最熱門的第三代半導體材料——GaN氮化鎵元，黑科技滿滿。此前充電頭網已經為大家?guī)砹诉@款產品的評測，下面小編就繼續為大家分享這款充電器的拆解，看看里面具體用料如何。

一、ANKER PowerPort Atom 3 Slim 4口氮化鎵桌面充電器外觀

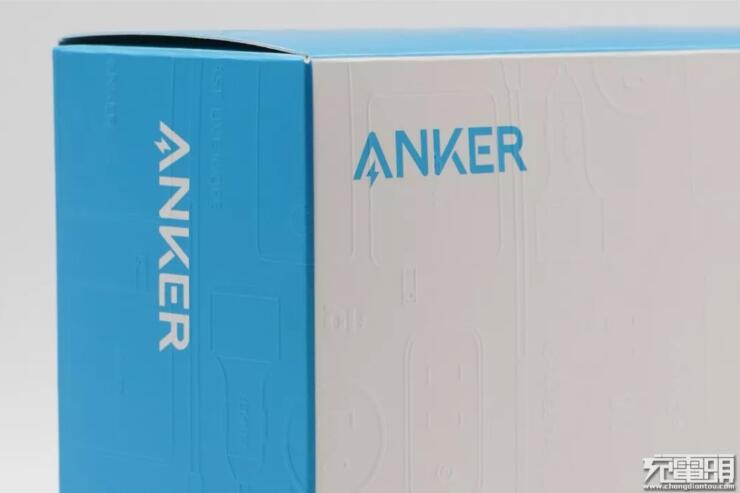

包裝盒正面為白色，左上角是“ANKER”品牌，右上角則是產品二維碼以及防偽碼。

包裝盒特寫，上面是充電器、車充、數據線等圖案。

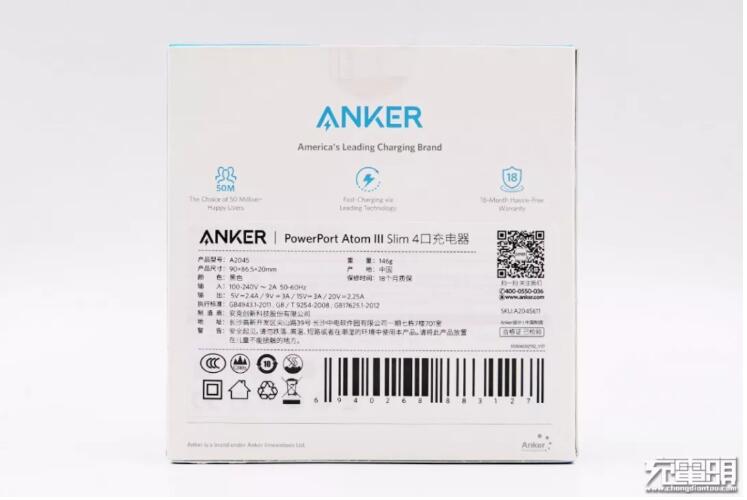

背面標注有產品規格信息。

打開包裝，內有紙盒對產品進行固定和保護，并且充電器還外套有一個防塵袋。

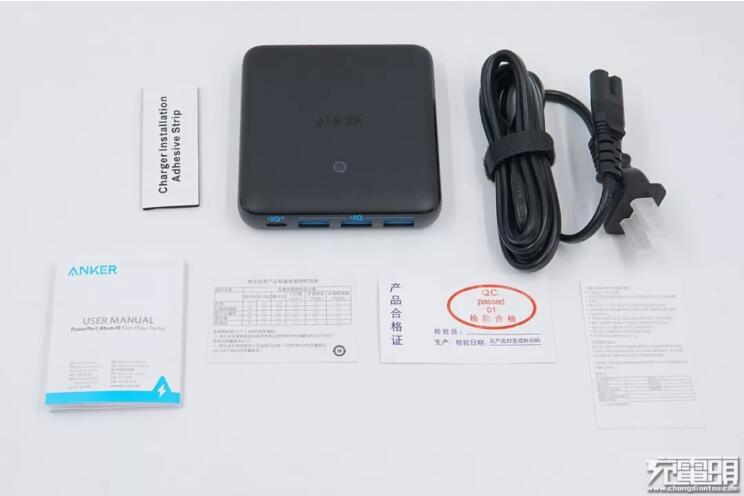

包裝內容：使用說明書、充電器固定膠帶、有害物質清單卡、充電器、電源線、產品合格證、保修卡。

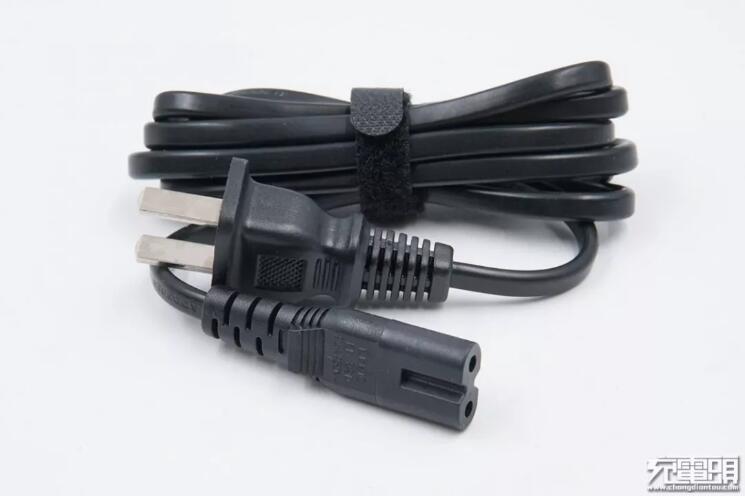

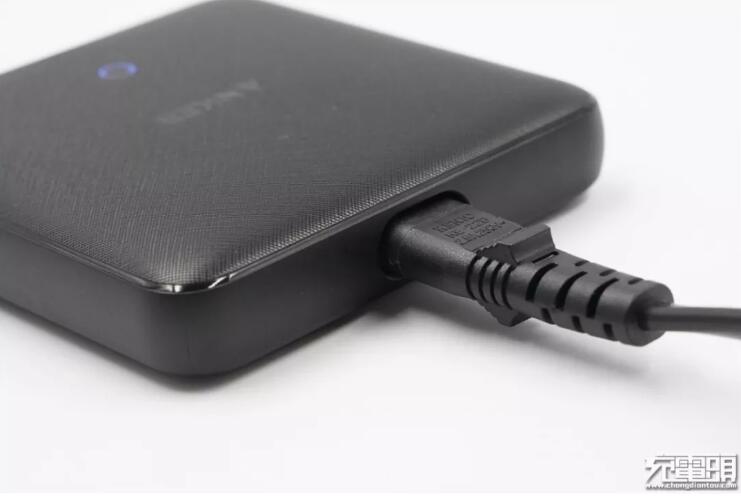

電源線特寫，采用國標插腳，線身兩端進行抗彎折處理。

電源線輸出端插頭上有凸出小塑料塊設計，方便電源線的插拔。

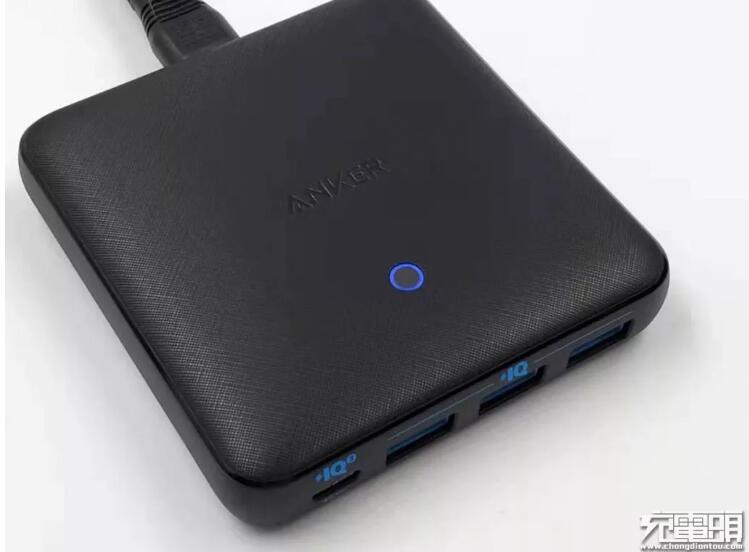

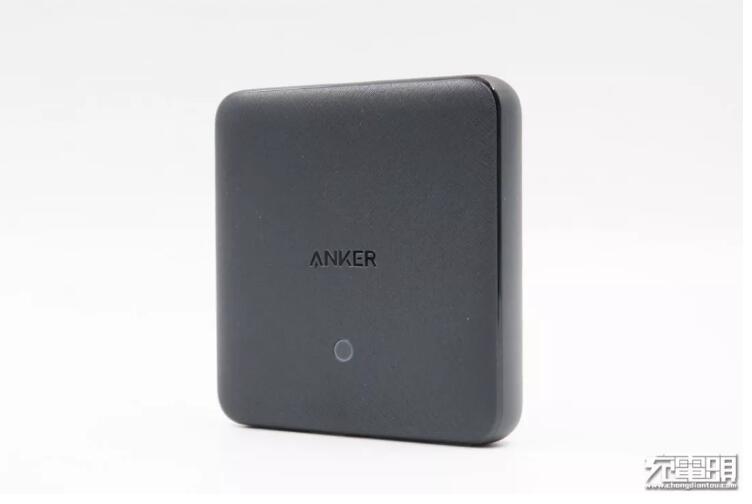

充電器機身殼為黑色PC阻燃材質，頂面進行曬紋處理，其余均為磨砂處理，四角以及邊緣均為弧面過渡，不硌手。正面中間是凹印的“ANKER”logo，下方有個LED指示燈。

曬紋處理，讓充電器看上去更加美觀精致。

充電器接通電源線時，LED燈顯示藍色。

底部四角各有一枚膠墊，防滑性能不錯，此外下端標注有產品的規格參數信息。
產品名稱：PowerPort Atom 3 Slim 4口充電器
型號：A2045
輸入：100V-240V~50/60Hz 2A max
USB-C輸出：5V/2.4A、9V/3A、15V/3A、20V/2.25A
USB-A輸出：5V/4A（單口最大2.4A）
該產品已經通過3C認證。

側面配有一個“8”字型輸入接口。

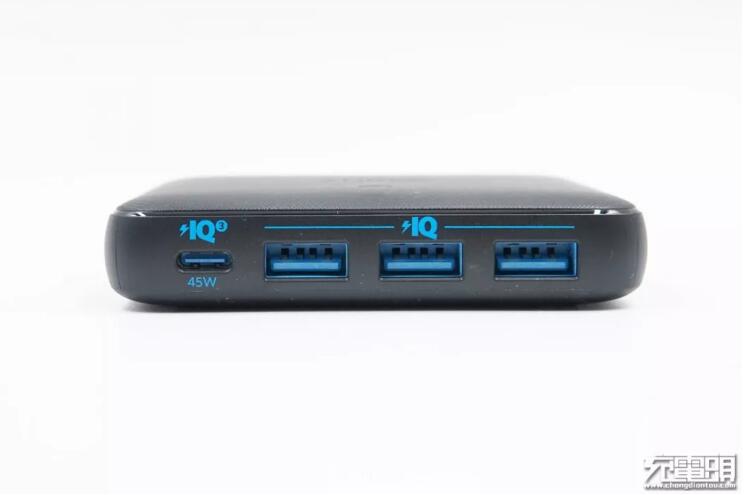

另一端是3A1C四個輸出接口，統一藍色舌片，C口旁邊標有“45W”和“IQ3”字樣。其中USB-C口支持ANKER自家推出的PowerIQ 3.0快充技術，USB-A接口支持PowerIQ快充技術。

PowerIQ 3.0是Anker在2019年年初推出的一項自研協議技術，它基于最新的USB-C接口，兼容PD等多種快充協議，支持Anker PowerIQ 3.0的充電產品能為手機、平板、PD筆記本電腦等不同電子設備提供快充。

充電器尺寸：90*86.5*20mm。

拿在手上的直觀感受，非常的小巧。

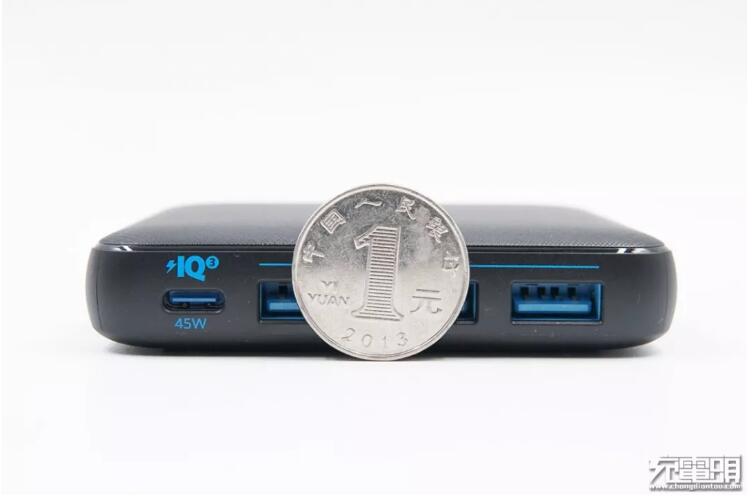

厚度約為一元硬幣直徑的2/3。

與同為多口桌面充產品的紫米65W 2C1A PD快充充電器厚度對比，ANKER這款更為纖薄。

凈重約為143g。

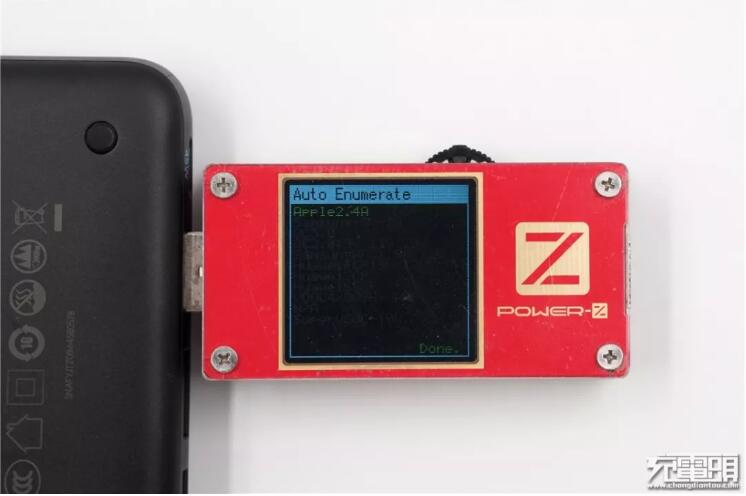

使用ChargerLAB POWER-Z KT001檢測充電器的3個USB-A口的輸出協議，均顯示支持Apple 2.4A協議，此外沒檢測到其他協議。

使用ChargerLAB POWER-Z KT001檢測USB-C口的輸出協議，顯示支持Apple 2.4A和USB-DCP協議，以及QC2.0和QC3.0快充協議。

除此之外，其PDO報文顯示USB-C接口還支持USB PD3.0快充標準，具備5V/2.4A、9V/3A、15V/3A、20V/2.25A四組固定電壓檔位。

二、ANKER PowerPort Atom 3 Slim 4口氮化鎵桌面充電器拆解

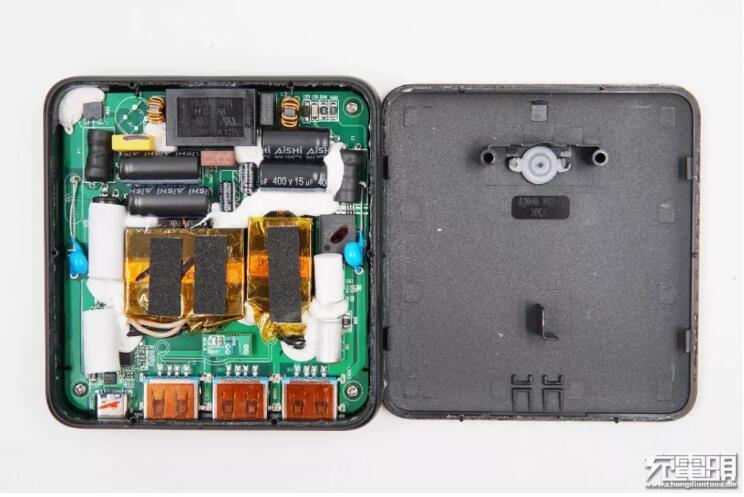

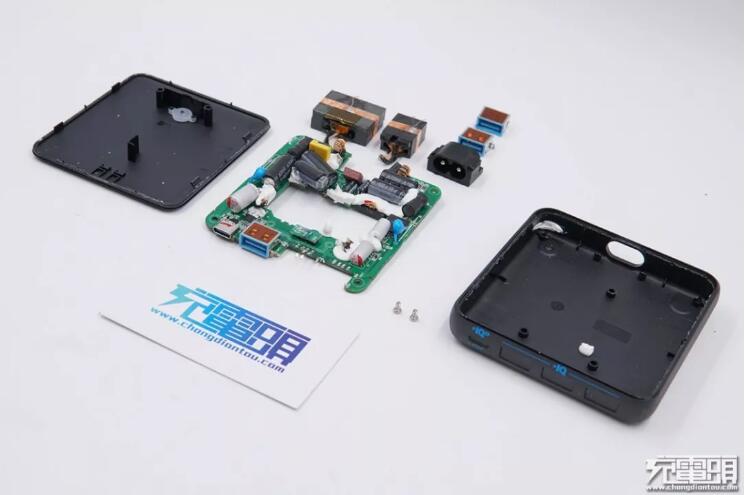

沿著側面的組裝縫將機身殼拆開，兩邊各有兩個卡扣進行固定，此外邊緣還采用超聲波焊接工藝，使得機身殼封裝非常牢固。綠色PCB板四角都有螺絲固定。

拆掉螺絲將PCB板取出。

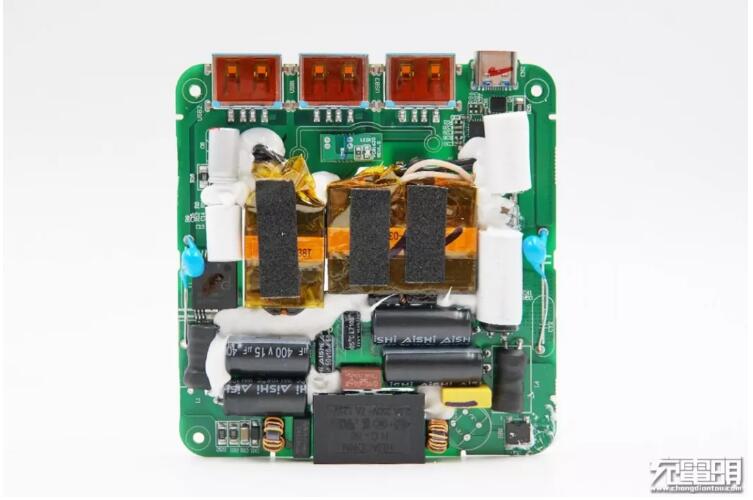

PCB板上的變壓器和電容均注膠進行固定和導熱，并且變壓器上面還貼有黑色導熱墊。變壓器、共模電感、初級電解電容、PWM供電電容、固態電容等元件均為兩對焊接，我們從這種情況可以知道PCB板上分為兩路電路，相互獨立且互不干擾。

下面先來給大家介紹USB-C輸出接口這一路的元器件：

“8”字型總的輸入接口，規格為7A 125V~2.5A 250V。

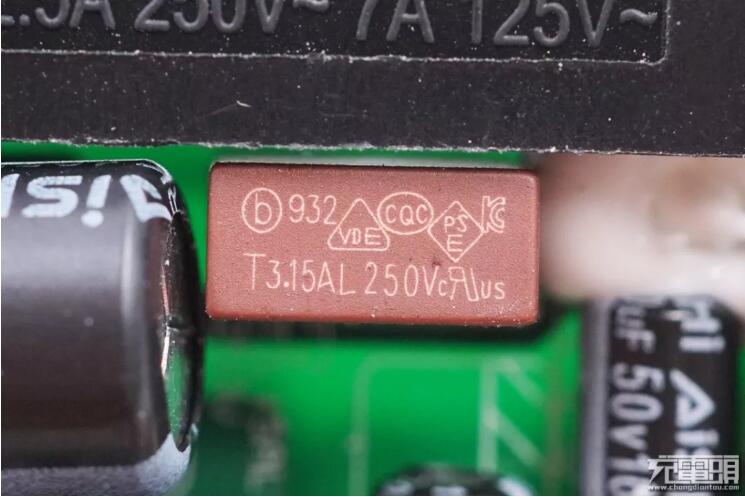

延時保險絲，規格為3.15A 250V。

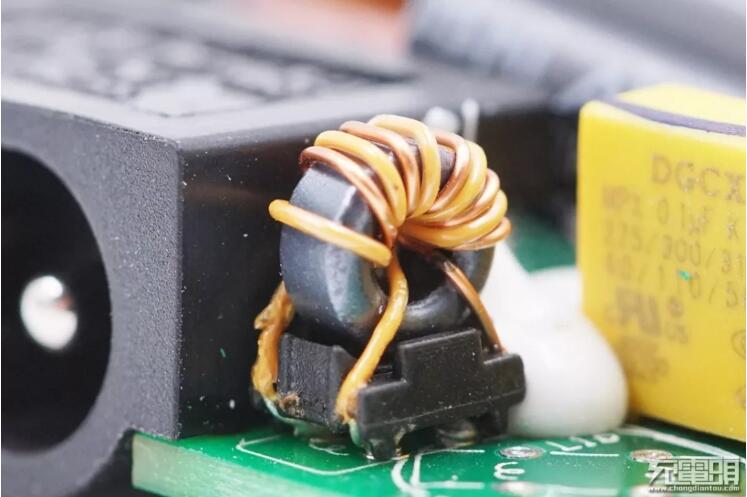

共模電感，采用多層絕緣線繞制，用于濾除EMI干擾。

安規X電容，規格為0.1μF，來自東莞市成希電子有限公司，采用該電容的產品還有京造30W 1A1C快充充電器。

工字電感，外套熱縮管。

絲印ABSR210整流橋，PCB板背面還有一顆，兩顆均攤發熱。

兩顆AiSHi艾華的初級濾波電解電容，規格均為400V 22μF。

另外一顆AiSHi艾華的初級濾波電解電容，規格同樣是400V 22μF。三顆并聯工作，總計66μF。

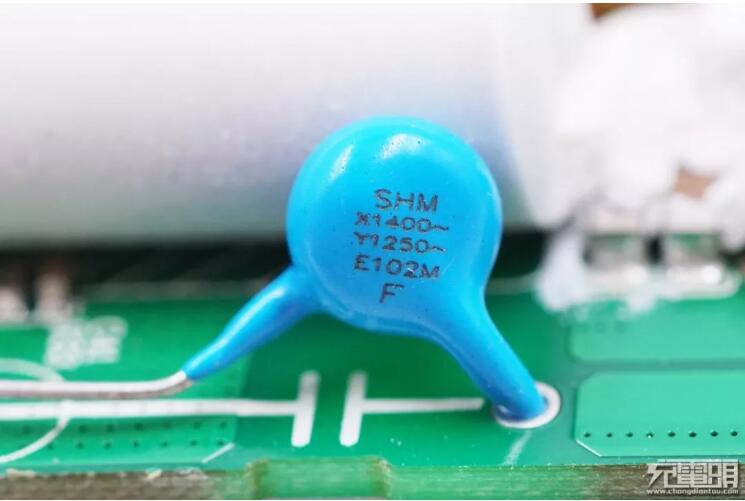

藍色Y電容。

兩顆PWM主控芯片供電電容，規格都是50V 10μF，同樣由AiSHi艾華提供。

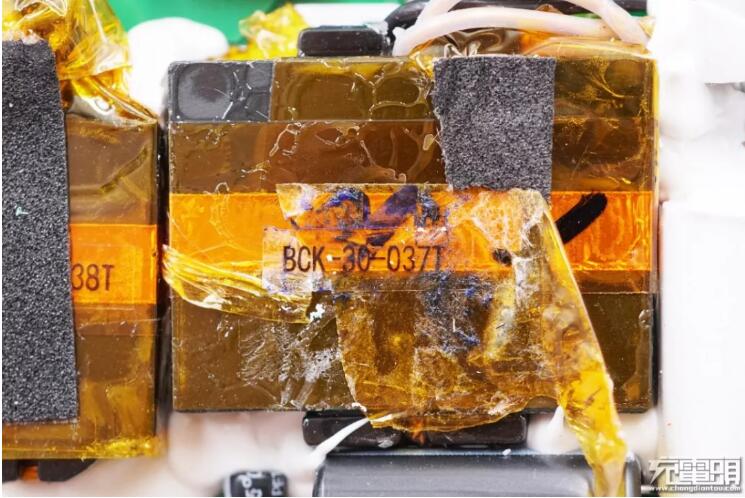

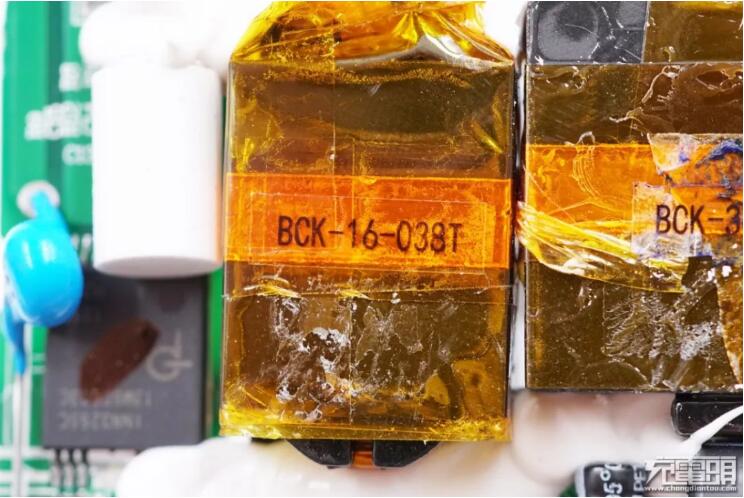

變壓器特寫，上面貼有信息標簽。

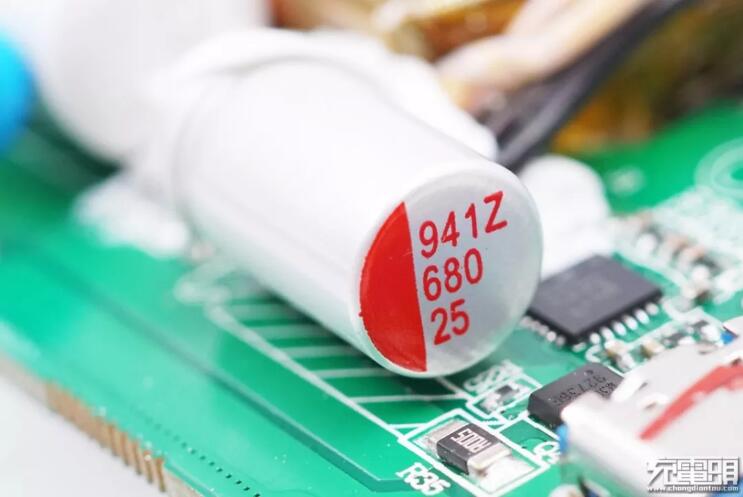

次級端輸出濾波固態電容，規格為680μF 25V。

USB-C接口協議芯片來自Cypress賽普拉斯，型號CYPD3175。充電頭網了解到CYPD3175是一顆通過了協會USB PD3.0（PPS）認證的芯片。

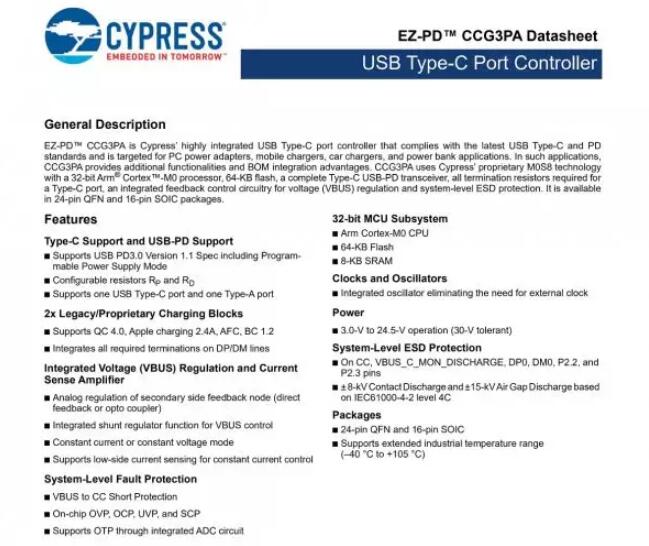

賽普拉斯CYPD3175詳細規格資料。充電頭網了解到，采用賽普拉斯CYPD3175芯片的產品還有ANKER PowerCore Fusion PD超極充、ANKER安克18W USB PD充電器等。

輸出VBUS開關，絲印M3017AM。

自此我們已經看完USB-C輸出接口這一路的元器件，接下來繼續給大家介紹三個USB-A接口這一路的元器件：

另一路的黑色延時保險絲，規格為2A 250V。

共模電感，一樣的設計做工，用于濾除EMI干擾。

兩顆AiSHi艾華的初級濾波電解電容，規格都是400V 15μF。兩顆并聯工作，總計30μF。

工字電感，外套熱縮管。

變壓器特寫，上面貼有信息標簽。

來自PI的電源主控芯片，型號INN3265C。芯片內置了初級PWM控制器，開關管以及次級同步整流控制器，集成度高。

INN3265C信息規格資料。

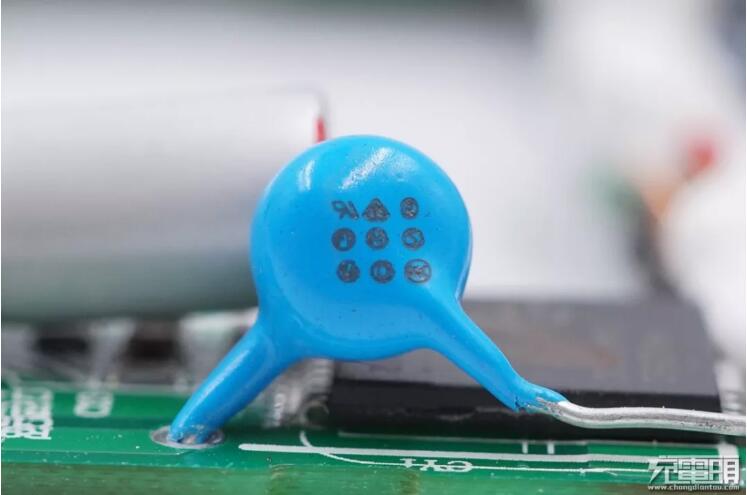

藍色Y電容。

次級端輸出濾波固態電容，規格為1000μF 7.5V。

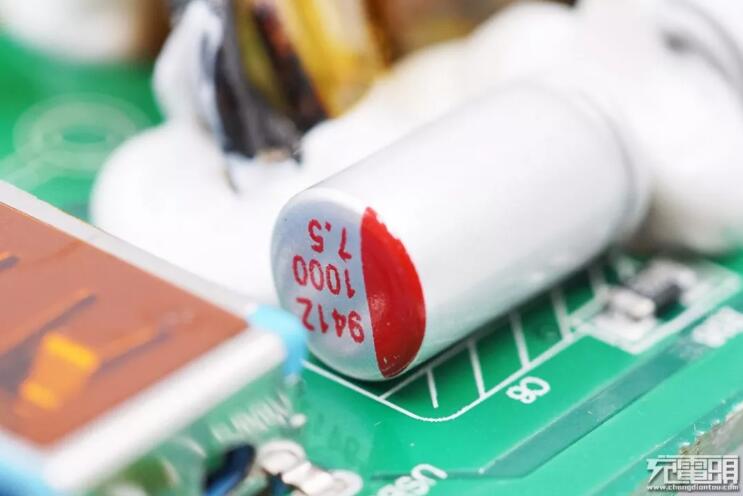

另一顆輸出濾波固態電容，規格同樣是1000μF 7.5V，兩顆并聯。

變壓器后面的一塊小PCB板，上面焊接有LED指示燈，用于電源指示。

USB-A接口特寫，外殼上貼有防塵膠帶，防止灰塵進入充電器。

自此PCB板兩路電路我們均已了解完畢，下面再來看PCB板背面情況。

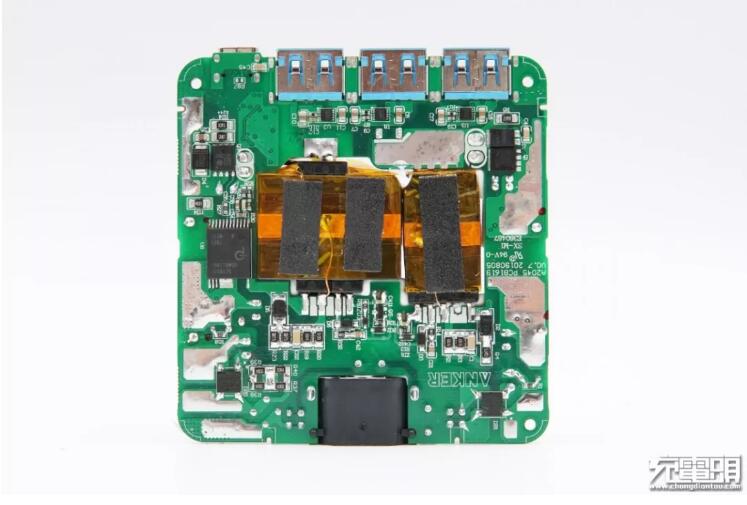

從PCB板背面的焊接情況可以了解到，背面同樣是分為兩路焊接，并且輸入接口、變壓器和3個USB-A接口均為沉板焊接，可以降低充電器的厚度。

中間部分鏤空用于放置兩塊變壓器，芯片則焊接在PCB板的邊緣位置上。先來看左邊USB-C接口的AC-DC部分。

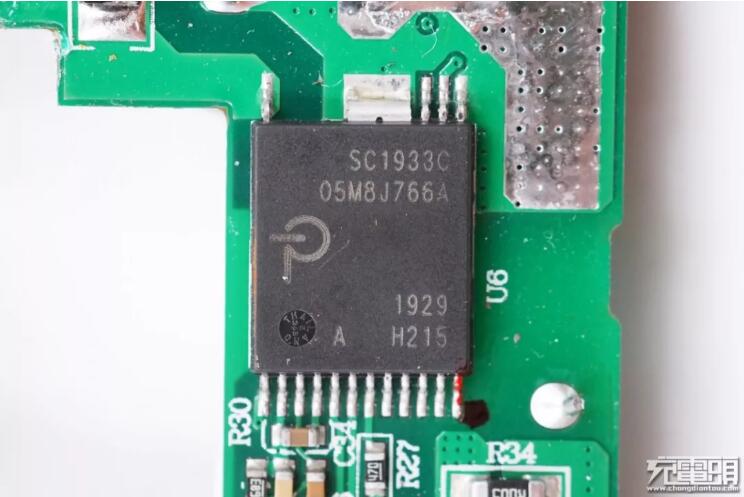

主控芯片型號為SC1933C，該芯片內置GaN功率器件，屬于PI的PowiGaN系列，也是PI推出的*GaN電源產品。得益于氮化鎵功率器件高頻率低損耗的優勢，能夠提高充電器的功率密度，減小體積和重量，更加便于攜帶。

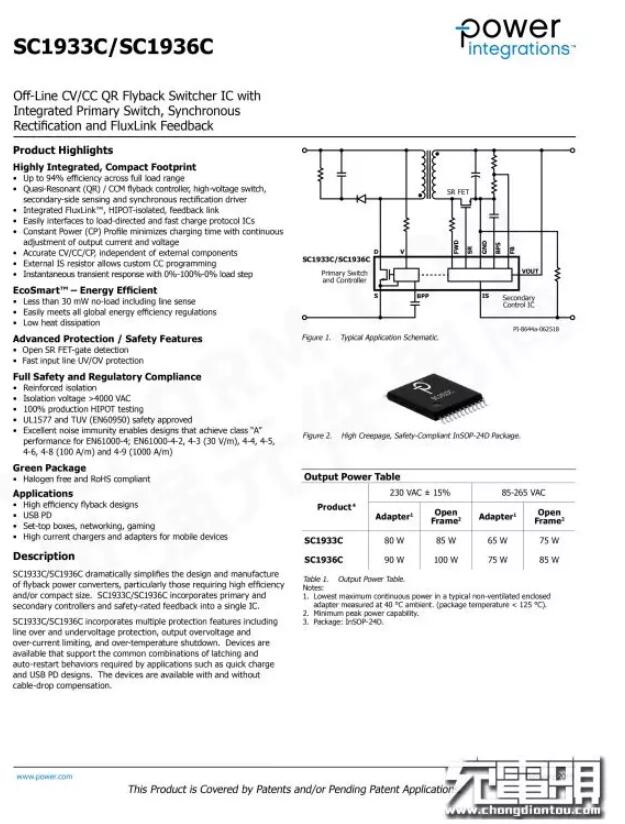

PI SC1933C無需外圍元件即可提供精確的恒壓/恒流/恒功率，并輕松與外接快充協議接口IC協同工作，因此適用于高效率反激式設計。充電頭網了解到，該芯片此前已被RAVPower 61W氮化鎵USB PD充電器、ANKER 30W GaN氮化鎵充電器和ANKER 60W氮化鎵雙USB-C口充電器采用。

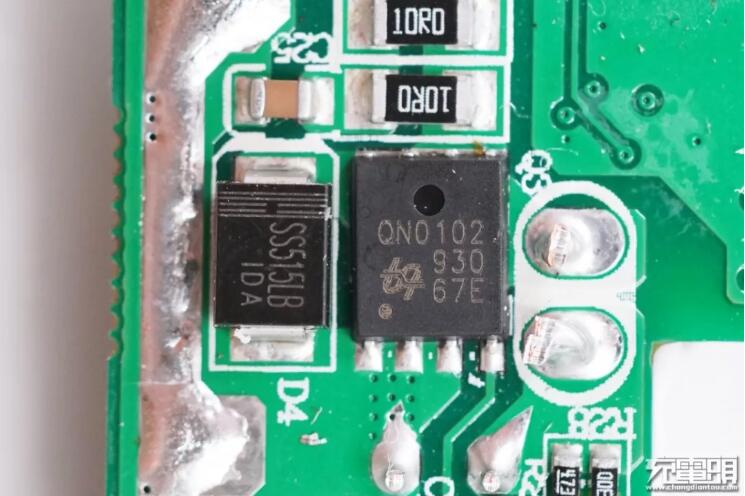

兩顆芯片分別絲印SS515LB和QN0102，肖特基二極管與同步整流MOS并聯，提高輕載效率。

下面再來看看右邊USB-A接口的AC-DC部分。

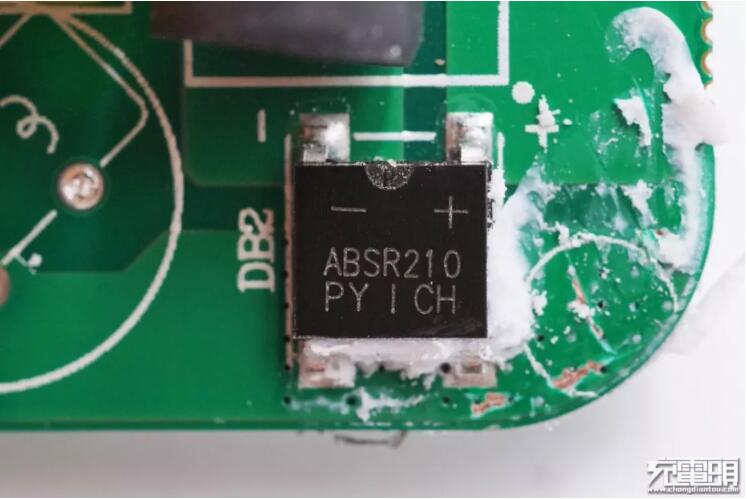

絲印ABSR210整流橋。

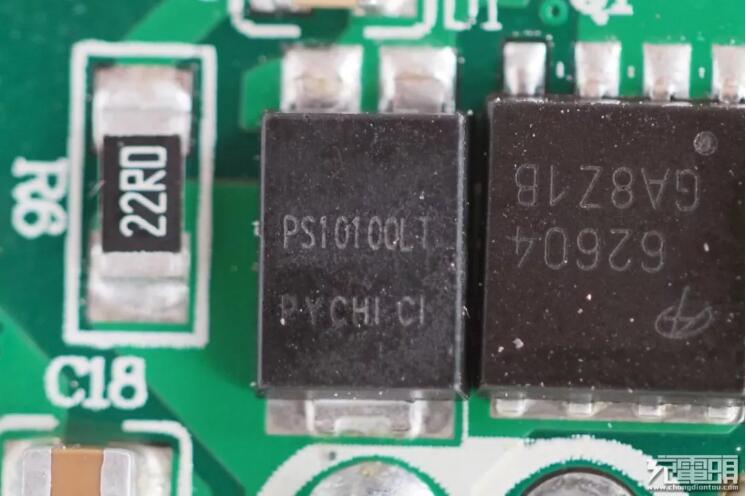

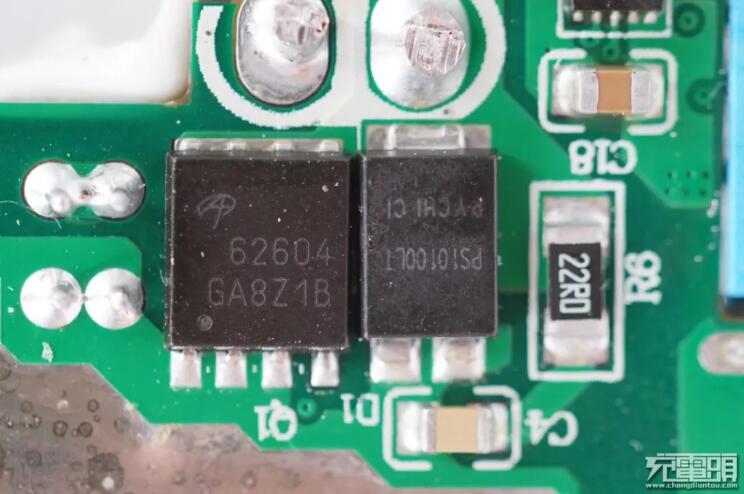

右側是三個USB-A接口這一路的次級同步整流MOS，型號AO62604，來自美國萬代AOS。

旁邊絲印“PS10100L1”肖特基二極管與同步整流管并聯，提高輕載效率。

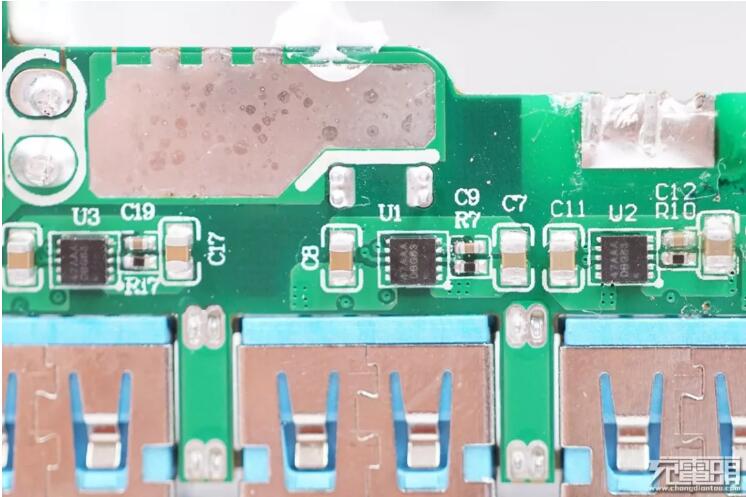

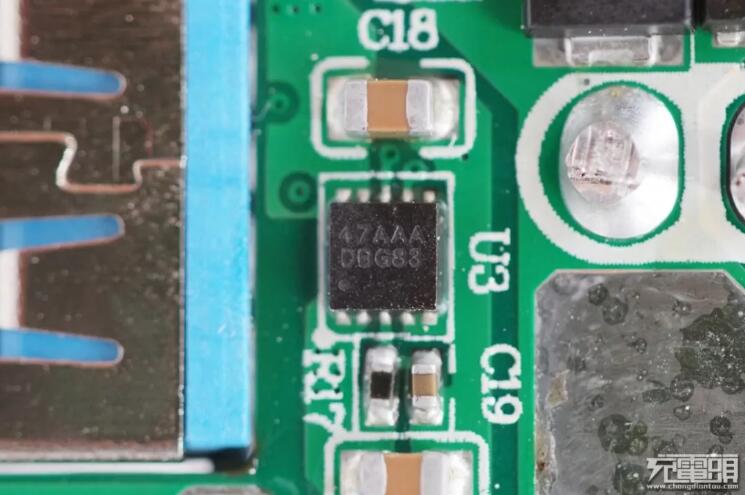

三個USB-A接口的輸出過流保護開關，兼自動識別功能。

輸出過流保護開關特寫，絲印47AAA。

全部拆解完畢，來張全家福。

充電頭網拆解總結

ANKER安克這款3A1C 4口氮化鎵桌面充電器采用PC阻燃材質外殼，頂面進行曬紋處理以增加美感，四角及邊緣為弧面過渡，整個充電器非常小巧可以為桌面節省很多空間。USB-A接口最大輸出12W，總輸出達20W，而USB-C接口所在電路內部采用GaN氮化鎵元器件，輸出功率更是達到了45W。此外USB-C接口支持Apple 2.4A和USB-DCP協議，以及QC2.0和QC3.0快充協議，兼容性也不錯，可以滿足多數電子產品的快充需求。

充電頭網通過拆解發現，USB-C接口電路采用PI的SC1933C作為主控芯片，該芯片內置GaN功率器件，同時還使用Cypress賽普拉斯的CYPD3175作為次級協議IC。而USB-A電路則采用PI的INN3265C作為主控芯片，芯片內置了控制器，開關管以及次級同步整流控制器，集成度高。充電器內部的兩路電路各自獨立工作互不影響，因此就算四口同時輸出也不用擔心總功率下降，并且每個端口都有過流保護功能。輸出還使用固態電容濾波，降低紋波，輸出更穩定。
