薩科微ESD靜電保護二極管SLESD0504F：精密防護，賦能電子設備安全

2025-08-25 16:39:04 8

在電子設備高度集成化、小型化的今天，靜電放電（ESD）、電纜放電事件（CDE）和電氣快速瞬變（EFT）等瞬態過電壓已成為威脅電路穩定性的關鍵因素。薩科微推出的SD03作為SDxx系列ESD靜電保護二極管的代表產品，憑借其*的瞬態抑制能力、緊湊封裝設計和低功耗特性，廣泛應用于消費電子、通信、醫療及工業控制等領域，為敏感元件提供可靠防護屏障。


薩科微Slkor靜電保護二極管SD03?產品圖

一、產品定位：專為瞬態過電壓防護而生

SDxx系列二極管專為需要高瞬態過電壓保護能力的場景設計，尤其適用于對電壓波動和ESD敏感的設備，如計算機、打印機、商業機器、通信系統及醫療設備等。其核心優勢在于在有限電路板空間內實現高效防護，通過單路I/O線保護設計，*攔截ESD、CDE和EFT產生的脈沖沖擊，避免信號失真或元件損壞。

wechat_2025-08-25_162644_956

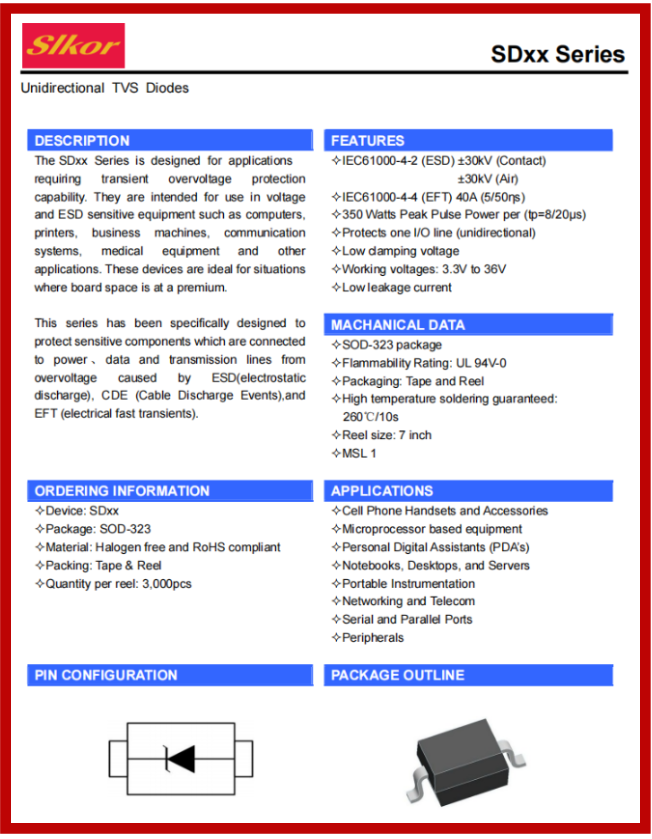

薩科微Slkor靜電保護二極管SD03?規格書

二、核心特性：高速、低耗、強防護

高速瞬態響應

SD03支持高速數據線的瞬態保護，響應時間達納秒級，可有效抑制高頻信號傳輸中的過電壓干擾，確保數據完整性。

國際標準認證的防護等級

ESD防護：通過IEC 61000-4-2標準，空氣放電±30kV、接觸放電±30kV，覆蓋人體靜電、設備摩擦等常見場景。

EFT防護：符合IEC 61000-4-4標準，耐受40A（5/50ns）脈沖電流，抵御電纜插拔或雷擊感應產生的瞬態干擾。

峰值功率承載：在8/20μs脈沖波形下，單脈沖峰值功率表現優異，可分散瞬態能量，延長元件壽命。

低功耗設計

低漏電流（IR）：最大40μA，減少靜態功耗，延長電池供電設備續航。

低鉗位電壓（VC）：最大14V，將過電壓限制在安全范圍內，保護后級電路免受高壓沖擊。

緊湊封裝與可靠性

SOT-363封裝：體積小巧，適合高密度電路板布局。

UL94V-0阻燃等級：材料具備優異阻燃性，提升設備安全性。

高溫焊接支持：260°C/10秒耐焊性，兼容自動化貼片工藝。

wechat_2025-08-25_162701_517

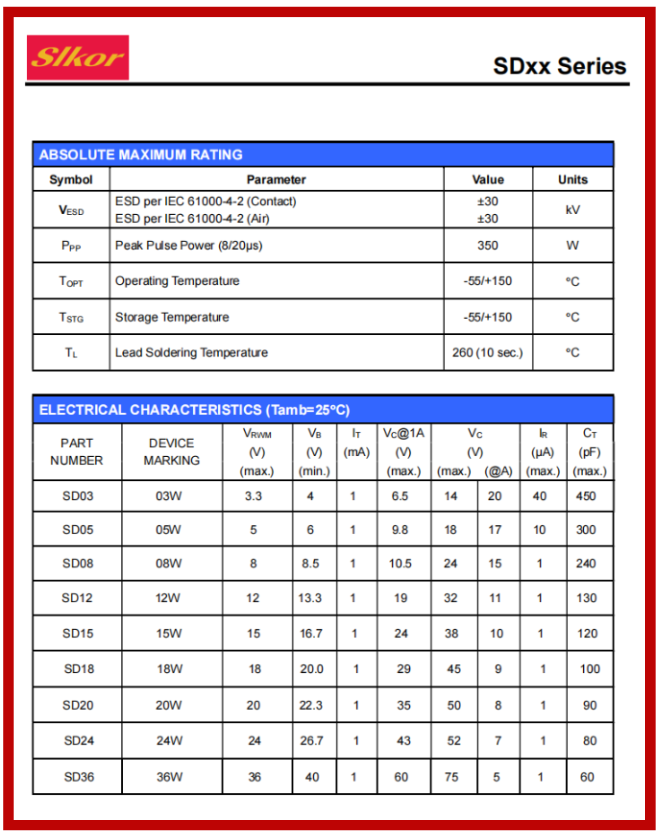

薩科微Slkor靜電保護二極管SD03?相關參數

三、機械與電氣參數：*匹配應用需求

封裝與包裝：采用SOD-323封裝，7英寸卷帶卷軸包裝，便于自動化生產。

關鍵參數：

VRWM（最大反向工作電壓）：3.3V，適配低電壓電路。

VBR（最小擊穿電壓）：4V，確保正常工作時不誤觸發。

Cj（結電容）：最大450pF，對高速信號影響極小。

四、典型應用場景：覆蓋多元電子設備

消費電子：手機、平板電腦、PDA等便攜設備的接口保護（如USB、HDMI、耳機插孔）。

計算設備：筆記本電腦、臺式機及服務器的電源線、數據總線防護。

通信系統：網絡路由器、交換機、基站設備的串行/并行端口保護。

工業與醫療：便攜式儀器、外設設備的傳感器接口及控制線路防護。

五、技術優勢總結：為何選擇SD03？

高效防護：?jiǎn)温稩/O設計，*攔截瞬態過電壓，減少級聯保護需求。

空間優化：SOT-363/SOD-323封裝，適應緊湊型電路設計。

成本效益：低鉗位電壓與*值功率結合，降低整體防護方案成本。

兼容性強：支持高溫焊接與自動化貼片，提升生產效率。

六、行業前景與薩科微的創新承諾

隨著5G、物聯網和人工智能技術的普及，電子設備對ESD防護的需求持續攀升。薩科微憑借SD03等系列產品，不僅滿足了市場對高性能、小型化防護元件的需求，更通過持續研發投入，推動ESD保護技術向更高集成度、更低功耗方向發展。未來，薩科微將繼續深化與全球客戶的合作，為消費電子、汽車電子及工業控制等領域提供定制化解決方案，助力智能設備安全升級。

結語

SD03是薩科微在ESD防護領域的技術結晶，其以*的性能、可靠的質量和廣泛的應用適應性，成為電子工程師設計中的優選元件。無論是保護高端智能設備的核心電路，還是確保工業控制系統穩定運行，SD03均能以“隱形衛士”的角色，為電子產品的安全性與可靠性保駕護航。
