SS54B肖特基二極管：高頻高效時代的“能量密鑰”

2025-09-25 16:45:06 14

在人工智能、工業互聯網與清潔能源技術加速融合的當下，電子系統對半導體器件的性能要求已從“可用”躍升至“*高效”。薩科微Slkor推出的SS54B肖特基二極管，憑借其突破性的低損耗、高速度與極端環境適應性，成為高頻電路、電源轉換等領域的“性能標桿”，為智能設備能效升級與復雜場景穩定運行提供了關鍵技術支撐。

wps1

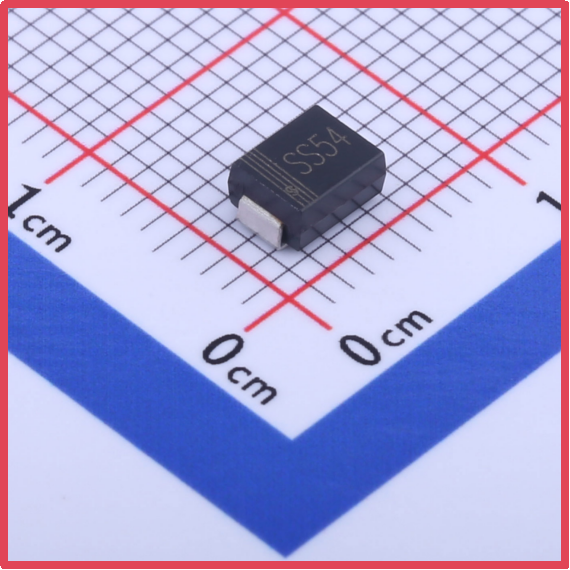

薩科微Slkor肖特基二極管SS54B產品圖

一、四大核心優勢：重新定義高效能半導體標準

1. 超低正向壓降：讓每一毫瓦能量物盡其用
傳統二極管在導通時，正向電壓降（VF）普遍高于0.7V，導致大電流場景下能量損耗顯著。SS54B通過優化肖特基勢壘結構與摻雜工藝，將典型正向電壓降壓縮至0.4V（IF=10A時），較同類產品降低30%以上。以一臺65W快充適配器為例，采用SS54B后，導通損耗減少0.6W，全年可節省電量超5度，同時降低設備發熱，延長使用壽命。

2. 納秒級反向恢復：高頻*的“速度極限”
在射頻通信、開關電源等高頻應用中，二極管的反向恢復時間（trr）直接影響信號完整性與系統效率。SS54B通過精密的載流子壽命控制技術，將反向恢復時間縮短至小于50ns，較普通二極管快5倍以上。這一特性使其能夠*匹配MHz級開關頻率，消除信號延遲與能量回饋損耗，為5G基站、Wi-Fi 6路由器等設備提供更純凈的信號傳輸通道。

wps2

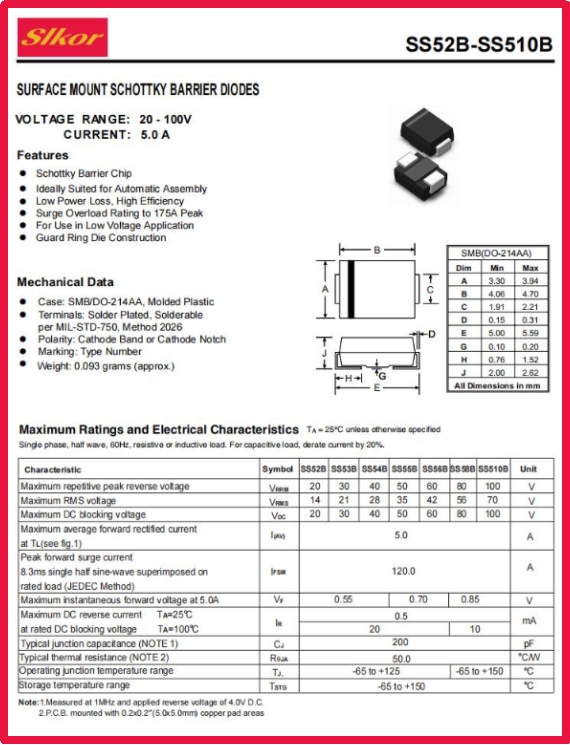

薩科微Slkor肖特基二極管SS54B規格書

3. 全溫域穩定性能：從極寒到酷暑的“堅韌守護”
針對戶外光伏逆變器、工業控制柜等場景的溫度波動挑戰，SS54B采用高純度硅基材料與特殊封裝工藝，在-55℃至150℃的極端溫度范圍內，反向電壓（VR）與正向電流（IF）參數波動小于5%，確保設備在沙漠、高原或極地環境中仍能穩定運行。其200V高反向電壓設計，更可抵御電網波動與雷擊浪涌，提升系統可靠性。

4. 標準化與兼容性：靈活適配多元設計需求
提供TO-220、SMA等主流封裝形式，既支持手工焊接與自動化貼裝，又通過大面積金屬基板設計優化散熱路徑。例如，TO-220封裝在自然對流條件下可承載10W功耗，而SMA封裝則憑借小巧體積（3.2mm×1.5mm）成為便攜式設備的理想選擇，助力工程師平衡性能與空間布局。

wps3

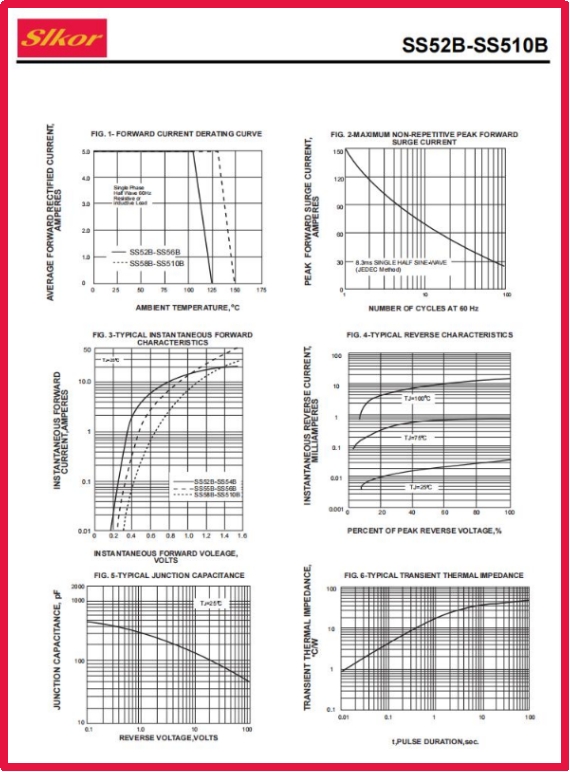

薩科微Slkor肖特基二極管SS54B相關參數

二、設計實踐：三大原則確保安全與性能

1. 參數匹配：避免“超負荷運行”
設計時需確保電路峰值電流不超過54A，反向電壓低于200V，并預留15%-20%安全余量。例如，在48V直流電源系統中，若預期最大電流為40A，應選擇SS54B而非更低電流規格產品，以防止極端工況下器件損壞。

2. 散熱優化：熱量管理的“精細化藝術”
在高功率場景中，建議采用導熱硅脂+散熱片的組合方案，或通過PCB銅箔大面積鋪銅增強散熱。例如，在TO-220封裝應用中，使用1mm厚導熱硅脂與鋁制散熱片（尺寸≥50mm×50mm），可將結溫降低20℃，顯著提升器件可靠性。

3. 長期維護：預防性檢測的“價值投資”
定期使用紅外熱像儀監測二極管表面溫度，結合示波器觀察波形畸變，可提前發現潛在失效風險。例如，若檢測到SS54B表面溫度持續高于125℃，需檢查散熱設計或降低負載電流，以延長系統MTBF（平均無故障時間）。

三、薩科微Slkor：以創新為基因，驅動半導體進化
從智能家居到智慧城市，從便攜設備到大型工業系統，SS54B肖特基二極管正以“高效、穩定、兼容”的特性，成為萬物互聯時代的“能量基石”。薩科微Slkor以技術創新為驅動，不僅為客戶提供高性能半導體器件，更通過定制化解決方案與全生命周期服務，助力合作伙伴在綠色能源與數字經濟的浪潮中*占先機。選擇SS54B，即是選擇一個更高效、更可靠的未來。
