?SMBJ5347B穩壓二極管：技術特性及散熱設計全解析

其他|other else|

2024-09-14 15:53:36 1000

在半導體器件的廣闊領域中，穩壓二極管以其獨特的工作特性和廣泛的應用場景，一直是工程師們關注的焦點。今天，我們將深入探討一款具有*性能的穩壓二極管——SMBJ5347B，它憑借10V的穩壓值、5W的功率以及5μA的反向電流，在眾多同類產品中脫穎而出。

?一、技術規格概覽?

薩科微slkor穩壓二極管SMBJ5347B的核心參數包括其穩壓值、功率以及反向電流。首先，其標稱穩壓值為10V，這意味著在正常工作條件下，該二極管能夠穩定地將電壓控制在10V左右，為電路提供穩定的電壓環境。其次，該器件的功率達到5W，使其能夠承受較大的電流和功率負荷，適用于多種高功率應用場景。最后，其反向電流為5μA，這一低反向電流特性有助于減少不必要的功耗，提高電路的整體效率。

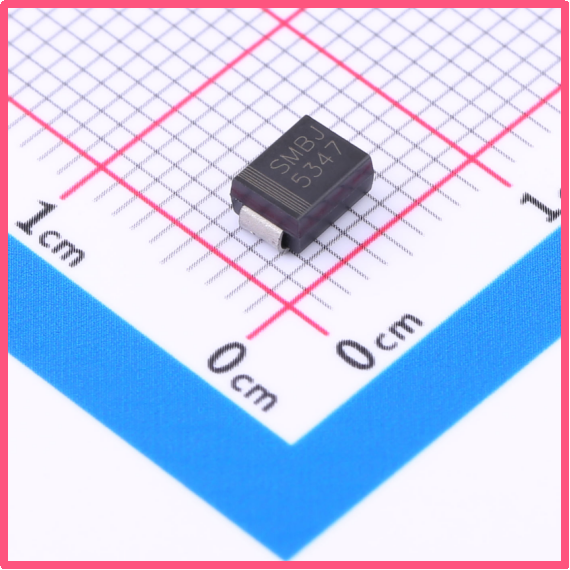

薩科微Slkor穩壓二極管SMBJ5347B產品圖

?二、潛在應用場景?

薩科微slkor穩壓二極管SMBJ5347B因其*的性能，在多個領域都有廣泛的應用。在電源管理電路中，它可以作為穩壓元件，確保輸出電壓的穩定性，保護后續電路免受電壓波動的影響。此外，在汽車電子、工業控制以及消費電子等領域，SMBJ5347B也發揮著重要作用，為各種電子設備提供穩定可靠的工作電壓。

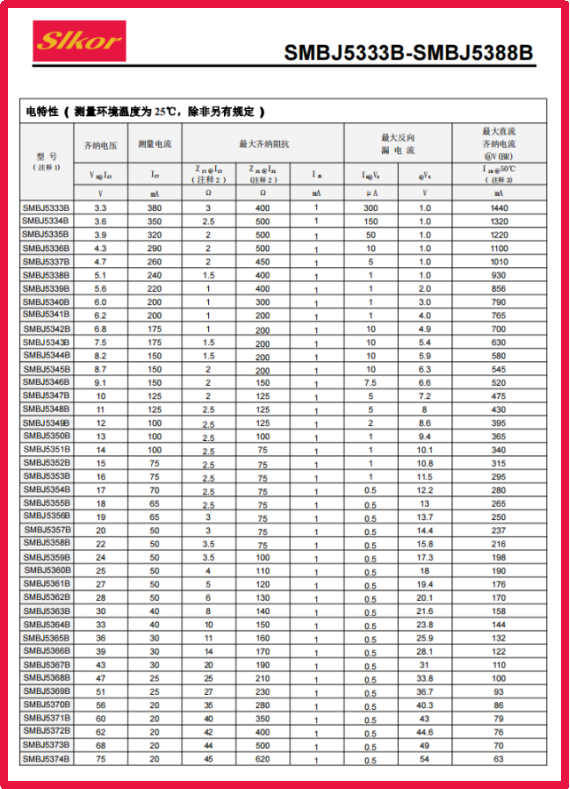

薩科微Slkor穩壓二極管SMBJ5347B規格書

?三、設計考慮因素?

在使用SMBJ5347B進行電路設計時，工程師們需要考慮幾個關鍵因素。首先是散熱設計，由于該器件具有較高的功率，因此必須確保有效的散熱路徑，防止過熱損壞。其次是電路保護，應合理設計電路中的保護元件，以應對可能的過流、過壓等異常情況。最后，還需要考慮器件的選型與匹配，確保SMBJ5347B能夠與其他電路元件協同工作，實現最佳的整體性能。

薩科微Slkor穩壓二極管SMBJ5347B相關參數

散熱原理

薩科微slkor穩壓二極管SMBJ5347B在工作時會產生一定的熱量，這些熱量如果不能及時散發出去，將會導致器件溫度升高，進而可能引發性能下降甚至損壞。因此，散熱設計的核心在于通過有效的熱傳導、對流和輻射等方式，將器件產生的熱量迅速傳遞至周圍環境，以維持器件在正常溫度范圍內工作。

散熱材料選擇

?熱導率高的材料?：選擇熱導率高的材料作為散熱基板或熱界面材料，如銅、鋁等金屬，它們能夠迅速將熱量從器件傳導至散熱結構。

?低熱阻材料?：在器件與散熱結構之間使用低熱阻的導熱膠或?qū)釅|，以減少熱量傳遞過程中的熱阻，提高散熱效率。

散熱結構設計

?增大散熱面積?：通過設計大面積的散熱鰭片或散熱片，增加散熱結構的表面積，從而提高與周圍環境的熱交換效率。

?優化風道設計?：在可能的情況下，結合設備整體的風道設計，使空氣能夠順暢地流過散熱結構，增強對流散熱效果。

?熱管技術?：對于高功率密度或特殊應用場景，可以考慮采用熱管技術，利用熱管內部工質的相變過程，實現高效熱傳導。

散熱效果的評估方法

?溫度測試?：在實際工作條件下，使用紅外測溫儀或熱電偶等工具，對SMBJ5347B及其散熱結構進行溫度測試，確保器件溫度不超過其最高允許工作溫度。

?熱阻計算?：通過理論計算或仿真軟件，計算器件到散熱結構之間的熱阻，評估散熱設計的有效性。

?長期穩定性測試?：在模擬實際工作環境的條件下，對裝有SMBJ5347B的電路進行長期穩定性測試，觀察器件溫度的變化趨勢以及性能的穩定程度。

薩科微穩壓二極管（齊納二極管）

薩科微slkor榮譽資質和科研成果

關于薩科微slkor：

薩科微半導體總部設在中國廣東省深圳市，以新材料、新工藝、新產品驅動公司的發展，薩科微技術團隊主要來自韓國延世大學和清華大學，掌握國際*的碳化硅MOSFET生產工藝，及第五代超快恢復功率二極管SBD技術。由最初的FABLESS設計公司，發展成為集設計研發、生產制造、銷售和技術服務一體化的綜合型公司。薩科微是優秀的高新技術企業，擁有ISO9001質量管理體系和歐盟RoHS和REACH等多項認證。

SMBJ5347B至產品詳細網頁
