Slkor 推出 SOD-323 封裝 SLESD323NC5VB ESD 保護二極管守護高頻電子設備信號穩定

其他|other else|

2025-07-21 20:47:42 688

以 SOD-323 緊湊封裝省空間，30pF 低結電容保高頻信號完整，憑 ±15kV 防護力守護設備穩定。

Slkor發布 SLESD323NC5VB 系列靜電放電（ESD）保護二極管，采用緊湊 SOD-323 封裝，專為移動設備、通信系統及計算機硬件等高頻數據鏈路設計，通過*電氣特性與高防護性能，抵御 ESD 靜電及電快速瞬變（EFT）干擾，保障電路信號完整性與設備穩定性。

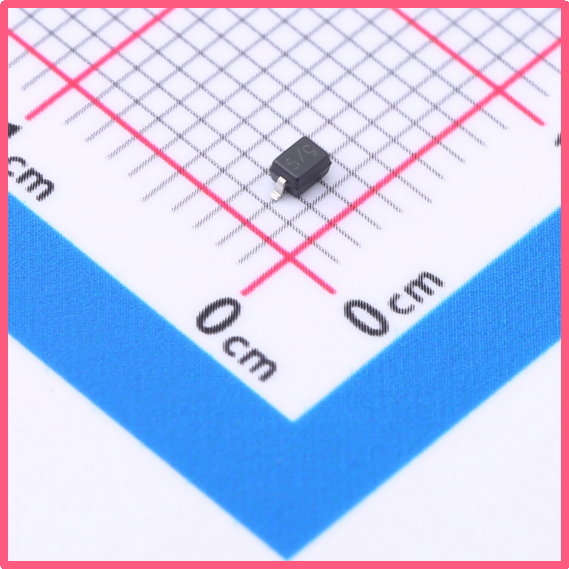

薩科微Slkor靜電保護二極管SLESD323NC5VB規格書

該器件采用 SOD-323 超小型封裝（最大尺寸 1.4mm×1.8mm），大幅節省電路板空間，適配手機、平板等小型化設備布局需求。封裝工藝優化寄生參數，結合 30pF 典型結電容（測試條件：V_R=0V，f=1MHz），可最大限度降低對 USB 2.0、VGA、DVI 等高速信號鏈路的傳輸干擾，確保高頻數據 “無損耗” 通過。

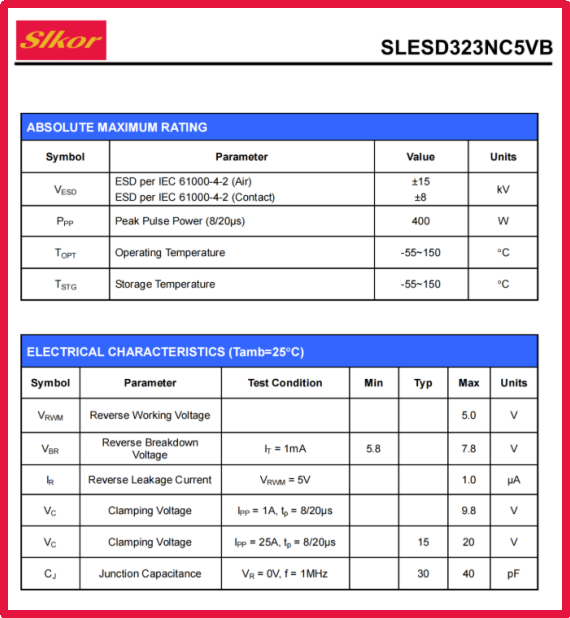

薩科微Slkor靜電保護二極管SLESD323NC5VB相關參數

針對 5V 低壓電路系統，SLESD323NC5VB 實現*性能平衡：反向工作電壓（V_RWM）達 5.0V，匹配消費電子、通信設備常規供電需求；反向擊穿電壓（V_BR）最小 5.8V（測試電流 1mA），常態下保持高阻態避免誤觸發；1A 電流下鉗位電壓（V_C）僅 9.8V，25A 時最大 20V，可快速將過壓限制在安全范圍，保護后端芯片；反向漏電流（I_R）最大 1μA，極低功耗助力延長電池續航。

防護性能上，該器件通過 IEC 61000-4-2（ESD）認證，空氣放電防護等級達 ±15kV、接觸放電 ±8kV，從容應對人體靜電、設備摩擦等日常沖擊；同時滿足 IEC 61000-4-4（EFT）測試要求，可承受 40A（5/50ns）電快速瞬變及 400W（8/20μs）峰值脈沖功率，為數據鏈路筑牢 “抗干擾壁壘”。

憑借緊湊封裝與高頻適配性，SLESD323NC5VB 廣泛覆蓋高速接口（USB 2.0、VGA、DVI、SDI）、終端設備（手機、筆記本電腦、便攜式儀器）及通信系統（路由器、基站敏感電路）等場景，尤其在 “空間緊湊 + 信號純凈” 雙重要求的設計中，成為工程師優先選擇。

Slkor 防護器件產品線負責人表示：“高頻化、小型化是電子設備發展必然趨勢，ESD 防護需在‘低干擾’與‘強保護’間*平衡。SLESD323NC5VB 以 5V 適配電壓、30pF 低結電容及 SOD-323 封裝，回應市場對‘高效防護 + 高頻兼容’的需求，未來我們將持續深耕，提供更多定制化方案。”

目前，SLESD323NC5VB 已穩定量產，支持 7 英寸卷帶包裝（3000 只 / 卷）適配自動化產線，如需了解更多技術細節或樣品申請,可訪問Slkor官網（TVS-肖特基二極管-霍爾元件-可控硅-MOS管 - 深圳市薩科微半導體有限公司）
